產品概述

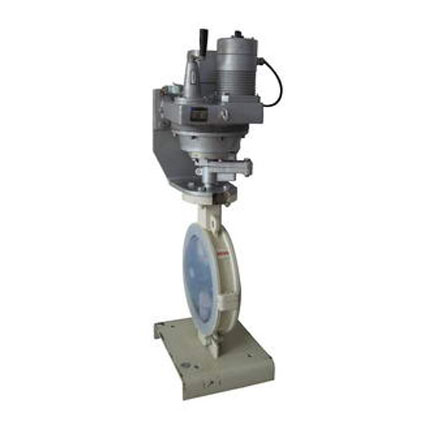

NBKVRDF電動襯氟碟閥，由電子式電動執行機構對分兩段式閥體組成。閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。
主要零件材料
| 公稱通徑mm | DN50-DN800 |
| 材料代號 | C（WCB） | P（304） | R（316） |
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥板 | WCB或2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi |
| 閥座密封 | 增強聚四氟乙烯 、對位聚苯 、不銹鋼、硬質合金鋼密封 |
| 閥板密封 | 增強聚四氟乙烯 、對位聚苯 、各種橡膠、不銹鋼 |
| 填料 | 聚四氟乙烯 、柔性石墨 |
| 適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸堿類腐蝕性介質 | 醋酸類腐蝕性介質 |
| 適用溫度 | 聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃ |
主要技術參數
| 公稱通徑D（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
| 公稱壓力PN(MPa) | 0.6、1.0、1.6、2.5 |
| 流量特性 | 近似等百分比（參見典型曲線圖）、直線特性、 |
| 閥板轉角（度） | 0°～至90°（可調） |
| 允許泄漏量等級 | 軟密封：零泄露 硬密封：≤額定Cv×0.001% | 軟密封：VI微氣泡級，金屬密封≤額定CV×0.065% |
| 執行器型號 | HL、3810R、PSQ HQ或QB型 |
| 作用形式 | 開關型、智能調節型、（隔爆型） |
| 電源電壓 | AC220V 50Hz或AC380V 50Hz |
| 調節型 | 輸入信號 | DC4～20mA DC0～10mA 1-5V DC |
| 輸出信號 | DC4～20mA DC0～10mA 1-5V DC |
| 基本誤差 | ≤±2.5% |
| 回 差 | ≤±2.5% |
| 死 區 | ≤1% |
| 可調節比 | 250:1 |
| 開關型 | 電源電壓 | AC220V/AC380V/AC110V/DC24V |
| 反饋信號 | 有源觸點信號、無源觸信號 |
