產品概述

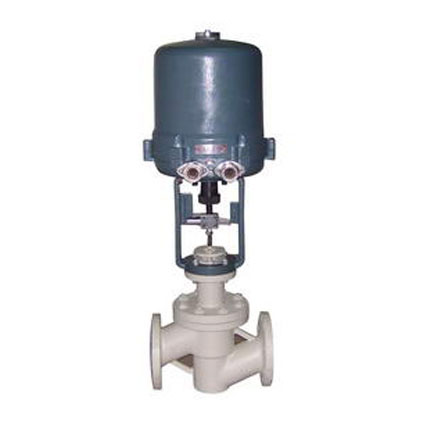

NBKVRJPF46型電子式電動襯氟單座調節閥是由381L系列電子式執行機構和直通單座襯氟閥組成。該執行機構采用一體化的電子控制器模塊，無需另配伺服放大器，且輸出力大；閥體接觸介質的部位均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波紋管密封，因而該閥廣泛適用于化工，石油，冶金，醫藥、電力等行業中對酸、堿等強腐蝕介質和有毒及揮發等氣體、液體、介質的過程控制。
產品特點
耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.5～3mm厚的F46，能耐酸、堿，耐強腐蝕
密封性能好：采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏
泄漏量。河捎陂y芯、閥座是軟密封，故泄漏量低于國家Ⅳ級標準
主要零件材料
| 公稱通徑mm | DN15-DN300 |
| 材料代號 | C（WCB） | P（304） | R（316） |
主要
零件 | 閥體、閥蓋 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 | 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 | 1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管 |
| 墊片 | 增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 |
| 推桿、襯套 | 2Cr13 |
| 適用 工況 | 適用介質 | 水蒸汽油品類氣液體 | 硝酸堿類腐蝕性氣液體 | 醋酸類等腐蝕性氣液體 |
| 常溫型 | -30～+250 F4：≤200℃ | -40～+250 F4：≤200℃ | -40～+250℃ F4：≤200℃ |
| 高溫型 | -30～+450℃ | -40～+500℃ | -40～+500℃ |
| 低溫型 | | -40～-60℃、 -60～-100℃ |
注：也可配氣動執行機。
主要技術參數
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量
系數Kv | 單座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 |
| 雙座 | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 |
| 執行器型號 | 3810L | 381LS-8 | 381LS-20 | 381LS-30 | 381LS-50 | 381LS-65 | 381LS-99 |
| PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL325 |
| 防爆型 | 381LX-20 | 381LX-30 | 381LX-50 | 381LX-65 | 381LX-99 |
| 電源電壓 | AC220V 50Hz |
| 信號范圍 | 4～20mA DC 0～10mA DC或1～5V DC 0～10V DC |
| 作用模式 | 電開式（K）型、電關式（B）型 |
| 故障狀態時 | 全開、全關、自鎖保位 |
| 流量特性 | 等百分比、直線、快開性 |
| 允許泄漏量（L/h） | 單座閥：≤10-4×閥的額定容量；雙座閥：≤10-3×閥的額定容量 |
| 固有可調比R | 50:1 |
| 公稱壓力PN(Mpa) | 1.6 2.5 4.0 6.4 |
