產品概述

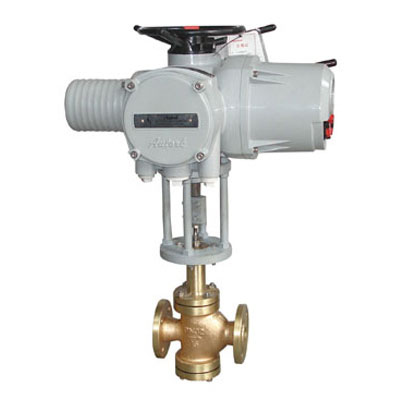

NBKVRN（P、N、M）型電動調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
主要技術參數
| 公稱通徑DN(mm) | 3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量
系數kv | 單座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | | |
| 雙座 | N | | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 套筒 | M | | | 15 | | 20 | 30 | | 75 | 115 | | 240 | 350 | | |
| 公稱壓力(MPa) | 1.6 4.0 6.0 |
| 行程 | 10 | 16 | 25 | 40 | 60 | 100 |
| 電動執行器型號 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C |
| 信號 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC |
| 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
| 流量特性 | 直線 百分比 |
| 可調范圍 | 30:1 |
| 電源電壓 | 220VAC 50～60Hz |
| 作用方式 | 電開式（K） 電閉式（B） |
閥
體
材
質 | 公
稱
壓
力
(MPa) | 0.6 | | 低溫： ZG1Cr18Ni9Ti |
| 1.6 | 常溫:HT200 ZG230-450 |
| 4.0 | | 低溫: ZG1Cr18Ni9Ti |
| 常溫:ZG230-450、ZG1Cr18Ni9Ti |
| 中溫:ZG230-450、ZG1Cr18Ni9Ti |
| 6.4 | 低溫:ZG1Cr18Ni9Ti |
| 常溫:ZG230-450、ZG1Cr18Ni9Ti |
| 中溫:ZG230-450、ZG1Cr18Ni9Ti |
