產品概述
電動直通O型切斷球閥，具有切斷性能，當閥全開時，其流路和管道內徑基本相同，壓力損失極小，其特點是密封性能好，流向不限，動作靈活，維修方便，使用壽命長，是一種旋轉型自動操作閥門，接受開關量信號，只需旋轉1/4周就能實現閥門全開或全閉作用，適用于各種液體、氣體、含纖維、微小顆粒漿類流體。
O型球閥有兩種設計結構，浮動球閥與固定球閥，浮動球型價格便宜，多見于低壓小口徑。固定球閥不會因受壓，球體向閥座移動，因而閥座受壓小，轉矩小，壽命長。
廣泛適用于石化、冶金、電力、輕工、醫藥等工業部門生產過程控制中。
產品特點
本身密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
技術參數
■ 閥體
型 式：直通鑄造球型閥
公稱通徑：15、20、25、32、40、50、65、80、125、150、200、250、300、350、400mm
公稱壓力：PN1.6、2.5、4.0、6.4MPa
法蘭標準：JB/T79.1-94、79.2-94等
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥 蓋：與閥體成一整體 -45～+400℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
■ 閥內組件
閥芯型式：球型閥芯
流量特性：快開特性
材 料：鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
額定行程：全開90°
■ 執行機構
型 式：3810R、PSQ、DCL、HQ 電子式電動執行機構
輸入信號：1-5V·DC
電源電壓：220V/50Hz
環境溫度：-25～+70℃
■ 閥作用型式
電關式(B)、電開式(K)

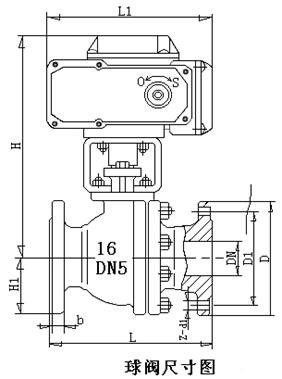

外形尺寸
| 公稱通徑DN | L | D | H | L1 | D1 | b | Z-d1 | H1 | L2 |
| 壓力MPA | 1.6/2.5/4.0 | 1.6/2.5/4.0 | | | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | | |
| 15 | 130/130/140 | 95 | 275 | 160 | 65 | 14/16/16 | 4-14 | 48 | 208 |
| 20 | 140/140/150 | 105 | 280 | 160 | 75 | 14/16/16 | 4-14 | 53 | 208 |
| 25 | 150/150/165 | 115 | 287 | 196 | 85 | 14/16/16 | 4-14 | 58 | 208 |
| 32 | 165/165/180 | 135 | 384 | 196 | 100 | 16/18/18 | 4-18 | 68 | 208 |
| 40 | 180/180/200 | 145 | 312 | 196 | 110 | 16/18/18 | 4-18 | 73 | 208 |
| 50 | 200/200/220 | 160 | 325 | 196 | 125 | 16/20/20 | 4-18 | 80 | 208 |
| 65 | 220/220/250 | 180 | 335 | 255 | 145 | 18/22/22 | 4-18/8-18/8-18 | 90 | 256 |
| 80 | 250/250/280 | 195 | 365 | 255 | 160 | 20/22/22 | 8-18 | 98 | 256 |
| 100 | 280/280/320 | 215/230/230 | 400 | 255 | 180/190/190 | 20/24/24 | 8-18/8-23/8-23 | 120 | 256 |
| 125 | 320/320/360 | 245/270/270 | 420 | 255 | 210/220/220 | 24/28/30 | 8-23/8-25/8-25 | 140 | 256 |
| 150 | 360/360/400 | 280/300/300 | 440 | 255 | 240/250/250 | 24/28/30 | 8-23/8-25/8-25 | 167 | 256 |
| 200 | 400/400/550 | 335/360/375 | 470 | 255 | 295/310/320 | 26/34/38 | 12-23/12-25/ 12-30 | 210 | 256 |
| 250 | 630 750 | 405 470 | 545 | 310 | | | | | |
| 300 | 750 870 | 460 530 | 580 | 310 | | | | | |
