產品概述
NBKVRJP(F46) 電動襯氟塑單座調節閥是由381L系列電子式列直行程電動執行機構和襯氟塑直通座閥體兩部分組成，以單相交流220V電源為動力，接受4~20MA的直流信號，自動控制調節閥的開度，實現對管道內流體的壓力、流量、液位等參數的調節。
由于該閥接觸介質的部件均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），同時又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中，對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質和過程自控。
產品特點
1、耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.５~3mm厚的F46，能耐酸、堿。耐強腐蝕。
2、密封性能好：采用聚四氟乙烯村料的波紋管和填料雙重密封，確保無滲漏。
3、泄漏量。河捎陂y芯、閥座是軟密封，故泄漏量小。
技術參數
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量
系數Kv | 單座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 |
| 雙座 | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 額定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 |
| 執行器型號 | 3810L | 381LS-8 | 381LS-20 | 381LS-30 | 381LS-50 | 381LS-65 | 381LS-99 |
| PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL325 |
| 防爆型 | 381LX-20 | 381LX-30 | 381LX-50 | 381LX-65 | 381LX-99 |
| 電源電壓 | AC220V 50Hz |
| 信號范圍 | 4～20mA DC 0～10mA DC或1～5V DC 0～10V DC |
| 作用模式 | 電開式(K)型、電關式(B)型 |
| 故障狀態時 | 全開、全關、自鎖保位 |
| 流量特性 | 等百分比、直線、快開性 |
| 允許泄漏量(L/h) | 單座閥：≤10-4×閥的額定容量；雙座閥：≤10-3×閥的額定容量 |
| 固有可調比R | 50:1 |
| 公稱壓力PN(MPa) | 1.6 2.5 4.0 6.4 |

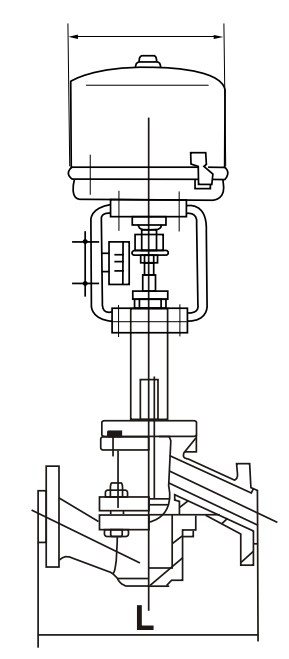

外形尺寸
| 公稱通徑DN | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
| H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 848 | 902 | 920 | 1020 |
| H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
| A | 282 | 360 | 470 |
