產品概述
NBKVRH(F)型電子式電動精小型三通調節閥具有調節精度高，動作穩定可靠等優點。合流型主要用于兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體。可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。
技術參數
| 公稱通徑 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| 閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
流量
系數 | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 | —— | -—— | —— | —— | —— | 85 | 135 | 210 | 340 | 535 |
| 額定行程 | 16 | 25 | 40 | 60 |
| 可調范圍 | 30:1 |
| 公稱壓力 | 1.6、4.0、6.4MPa |
| 閥芯形式 | 薄壁圓筒型閥芯 |
| 流量特性 | 直線、對數 |
| 作用形式 | 電開式、電關式 |
| 工作溫度 | 普通型-40~230℃，散熱片型230~450℃，特殊訂貨450~600℃ |
| 法蘭標準 | 符合JB78-59、JP79-59標準，可按JB/T79. 1-94. JB/T79. 294. ANSI. JIS. DIN 等標準訂貨生產 |
| 控制信號 | 4~20mA．DC; 1~5V．DC; O~1OV．DC(與所配執行機構有關) |
| 電源 | 220V．AC，50Hz：380V．AC，50Hz(與所配執行機構有關) |
注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

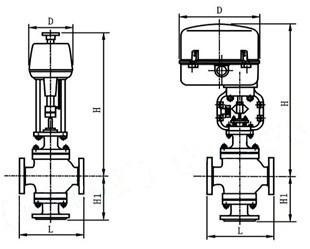

外形尺寸
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L（mm） | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 |
| PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 |
| PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 |
| L（mm） | PN1.6MPa | 140 | 150 | 160 | 180 | 200 | 220 | 220 | 256 | 278 | 322 |
| PN4.0MPa | 150 | 160 | 170 | 190 | 220 | 232 | 256 | 295 | 313 | 372 |
| PN6.4MPa | 160 | 170 | 180 | 200 | 220 | 242 | 266 | 300 | 318 | 382 |
| 配 PSL | H（mm） | 普通型 | 775 | 781 | 775 | 790 | 819 | 820 | 810 | 917 | 927 | 947 |
| 散熱片型 | 905 | 911 | 905 | 920 | 766 | 983 | 973 | 1116 | 1126 | 1144 |
| D（mm） | 176 | |
| 重量 | 61.5 | 64.5 | 69.5 | 76.5 | 109 | 132 | 164 | 207 | 267 | 395 |
| 配 361L 961L | H（mm） | 普通型 | 538 | 544 | 660 | 675 | 744 | 745 | 735 | 972 | 982 | 1027 |
| 散熱片型 | 668 | 674 | 790 | 805 | 691 | 908 | 898 | 1171 | 1181 | 1224 |
| D（mm） | 225 | 310 |
| 重量 | 69 | 72 | 85 | 92 | 124 | 147 | 179 | 260 | 320 | 448 |
