產品概述
NBZZWP自力式溫度調節閥，由調節閥門與溫控器組成。按用途可分為加熱型，冷卻型。適用于非腐蝕性的液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。
產品特點
1、利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。
2、傳感器內液體膨脹為均勻膨脹。
3、控制作用為比例調節。
4、無源工作（無電源、氣源正常工作）。
5、閥體密封采用V型環高溫密封組件，防止了閥桿過緊抱死或漏氣的可能。
6、免維修式工作。
7、準確可靠壽命長。
8、體積小、重量輕、安裝簡易。
9、調節設定簡單方便。
10、適用范圍廣。
工作原理
自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的，其控制作用為比例調節。被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時，感溫液體膨脹，推動閥芯向下關閉閥門，減少熱媒的流量；被控介質的溫度低于設定值時，感溫液體收縮，復位彈簧推動閥芯開啟，增加熱媒的流量。
技術參數
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 流通能力C值 | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 120 | 180 | 260 | 350 | 450 |
| 公稱壓力(Mpa) | PN16(1.6MPa，閥體材質為球墨鑄鐵)PN25(2.5MPa閥體材質為鑄鋼) |
| 溫度設定范圍(℃) | 25℃~110℃ |
| 導管長度 | 導管標準長度3.7m；特殊定做5m 10m 15m |
| 最大工作溫度 | 球墨鑄鐵 | 200℃ |
| 鑄鋼 | 350℃ |

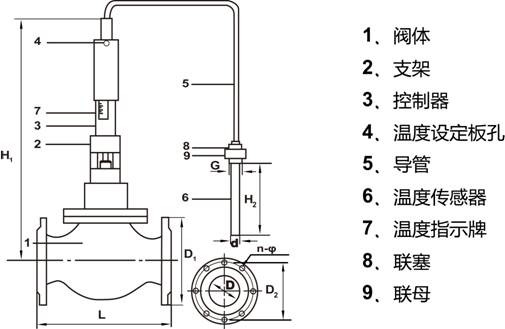

外形尺寸
| 型號 | H1(mm) | D1(mm) | D(mm) | D2(mm) | L(mm) | d(mm) | G(in) | H2(mm) | n-φ(mm) | 重量 |
| DN15 | 280 | | 15 | | 83 | 25 | | 340 | | 6.5 |
| DN20 | 285 | | 20 | | 83 | 25 | | 240 | | 7.2 |
| DN25 | 290 | | 25 | | 83 | 25 | | 240 | | 8.7 |
| DN32 | 555 | 135 | 32 | 100 | 180 | 25 | | 400 | 4-φ18 | 23 |
| DN42 | 570 | 145 | 40 | 110 | 200 | 25 | | 400 | 4-φ18 | 25 |
| DN50 | 610 | 160 | 50 | 125 | 230 | 25 | | 400 | 4-φ18 | 28 |
| DN65 | 635 | 180 | 65 | 145 | 290 | 25 | | 400 | 4-φ18 | 33 |
| DN80 | 680 | 195 | 80 | 160 | 310 | 25 | | 400 | 8-φ18 | 45 |
| DN100 | 720 | 215 | 100 | 180 | 350 | 25 | | 510 | 8-φ18 | 57 |
| DN125 | 760 | 245 | 125 | 210 | 395 | 25 | | 510 | 8-φ18 | 73 |
| DN150 | 800 | 280 | 150 | 240 | 470 | 25 | | 510 | 8-φ23 | 100 |
| DN200 | 950 | 335 | 200 | 300 | 550 | 32 | | 420 | 12-φ22 | 200 |
| DN250 | 985 | 405 | 250 | 355 | 640 | 32 | | 420 | 12-φ22 | 250 |
| DN300 | 1010 | 460 | 300 | 410 | 720 | 32 | | 420 | 12-φ22 | 300 |
