產品概述
NBZZW型自力式電控溫度調節閥(簡稱溫控閥)無須外加控制元件，利用被控介質自身的溫度變化進行自動調節,主要由調節閥、智能溫控電動執行器和感控器（溫包）組成。整機具有動作靈敏、溫度設定精確、維護方便等優點，具有很好的實用性，主要適用于以氣體、液體及蒸汽等為介質的各種熱交換器的溫度自動控制場合。
本系列產品閥體結構有單座、套筒、三通等型式。產品公稱壓力等級有PN16、40、64，閥體口徑范圍DN20~200；控制溫度分段范圍0~350℃；泄漏量標準Ⅳ~Ⅵ級；流量特性有等百分比、直線；多個品種規格可供選擇。
產品特點
帶現場溫度指示，準確可靠；
有較寬的溫度設定范圍，大大增加了閥門的適用性；
溫度設定方便，運行時可連續無干擾地進行設定，免維護使用；
可帶報警裝置，安全可靠；
220VVAC電源方便可靠；
可按要求反饋信號至監控系統。
控制精度高，響應速度快，性能穩定可靠，工作壽命長。
適應范圍廣，可在很寬溫度范圍內進行溫度控制。結構緊湊，安裝調試、使用簡便。
技術參數
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數Kv | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 公稱壓力PN（MPa） | 1.6、4.0、6.4 |
| 執行機構型號 | W3610~08 | W3610~30 | W3610~50 | W3610~99 |
| 有效推力（N） | 800 | 3000 | 5000 | 10000 |
| 額定行程L（mm） | 16 | 25 | 40 | 60 |
| 固有流量特性 | 直線 等百分比 |
| 溫度設定范圍（℃） | 0~100、50~150、100~200、200~300、250~350 |
| 使用介質 | 蒸汽、水、油、氣體 |
| 溫度控制精度 | ±1~5℃可調 |
| 允許泄漏量 | IV、V、VI級 |
| 電源電壓 | 220VAC |
| 使用環境 | 溫度：-10~+80℃ 濕度：≤95℃ |
| 毛細管長度 | 3m、5m、10m |
| 溫包插入深度 | 270、430、630 |
| 聯接螺紋 | 3/4″、1″ |
| 重量KG | PN16 40 | 50 | 50 | 54 | 56 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | |
| PN64 | 53 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 |

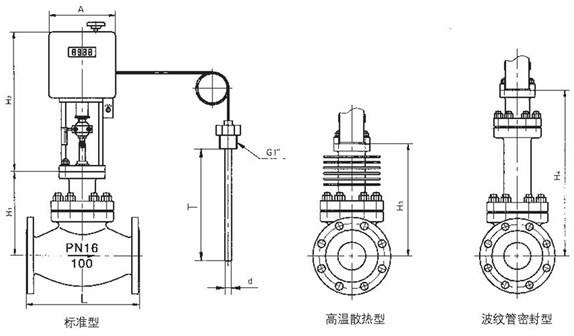

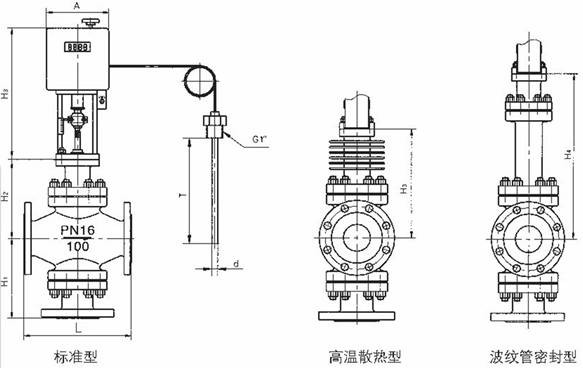

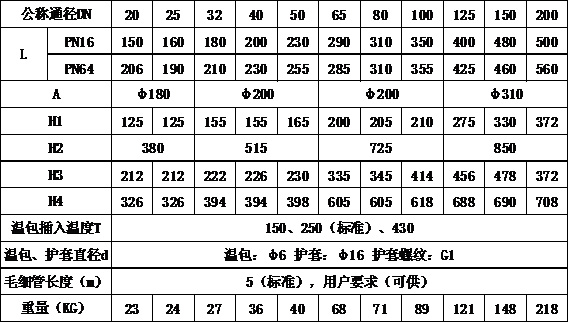

外形尺寸
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | PN16 | 150 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 |
| PN64 | 206 | 210 | 230 | 251 | 286 | 311 | 337 | 394 | 450 | 508 | 650 |
| A | 180 | 200 | 200 | 310 |
| H1 | 100 | 120 | 130 | 140 | 150 | 165 | 180 | 195 | 260 | 320 | 360 |
| H2 | 125 | 125 | 155 | 155 | 165 | 200 | 205 | 210 | 275 | 330 | 372 |
| H3 | 380 | 515 | 725 | 850 |
| H4 | 212 | 212 | 222 | 226 | 230 | 335 | 335 | 345 | 414 | 456 | 478 |
| H5 | 326 | 326 | 394 | 394 | 398 | 605 | 605 | 618 | 688 | 690 | 708 |
| 溫包插入溫度T | 150、250（標準）、430 |
| 溫包、護套直徑d | 溫包：φ6 護套：φ16 護套螺絲：G1 |
| 毛細管長度 | 5（標準），用戶要求（可供） |
| 重量（KG） | 24 | 24 | 28 | 38 | 44 | 70 | 74 | 92 | 125 | 156 | 232 |
