產品概述
NBKVGID型系列氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是一種氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸？蛇x配反饋信號裝置及電氣閥門定位器。
產品應用
適用的工作介質為空氣和非腐蝕性氣體。
技術參數
| 公稱通徑mm | DN40~DN1200 |
| 適用范圍(Pa) | 105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-6 |
| 介質溫度（℃） | -25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠) |
| 氣源壓力（MPa） | 0.4～0.6 |
| 法蘭標準 | JB919 |
| 安裝位置 | 任意 |
| 控制電路 | 標準出廠：AC220V/50Hz開關型
特殊指定：AC110V；DC24V；DC12V等 |
| 信號反饋 | 標準出廠：帶無源觸點型
特殊指定：4～20mA DC調節型 |
| 氣缸可選 | 標準出廠：雙作用式
特殊指定：單作用式（有彈簧返回）
可選常開或常閉 |

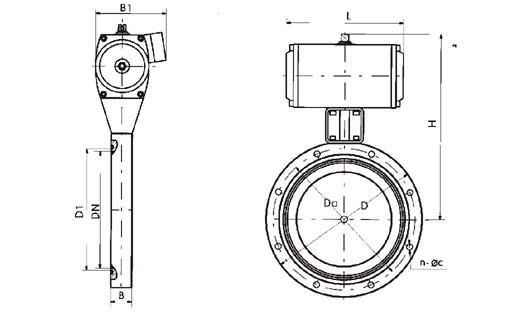

外形尺寸
| 型號 | DN | D | Do | D1 | B | H | B1 | L | n-φc |
| NBKVGID-40 | 40 | 85 | 70 | 44 | 22 | 162 | 90 | 104 | 4-φ7 |
| NBKVGID-50 | 50 | 110 | 90 | 55 | 22 | 175 | 90 | 104 | 4-φ7 |
| NBKVGID-65 | 65 | 125 | 105 | 70 | 26 | 198 | 102 | 140 | 4-φ9 |
| NBKVGID-80 | 80 | 145 | 125 | 85 | 30 | 208 | 102 | 140 | 4-φ9 |
| NBKVGID-100 | 100 | 170 | 145 | 105 | 30 | 220 | 102 | 140 | 4-φ12 |
| NBKVGID-150 | 150 | 220 | 195 | 156 | 35 | 272 | 115 | 164 | 8-φ12 |
| NBKVGID-200 | 200 | 275 | 250 | 208 | 40 | 330 | 205 | 190 | 8-φ12 |
| NBKVGID-250 | 250 | 330 | 300 | 258 | 45 | 335 | 205 | 190 | 8-φ14 |
| NBKVGID-300 | 300 | 380 | 350 | 308 | 55 | 426 | 152 | 247 | 8-φ14 |
| NBKVGID-400 | 400 | 500 | 465 | 410 | 60 | 520 | 180 | 308 | 8-φ18 |
| NBKVGID-500 | 500 | 600 | 565 | 510 | 80 | 643 | 220 | 378 | 12-φ18 |
| NBKVGID-600 | 600 | 710 | 670 | 610 | 100 | 760 | 270 | 524 | 12-φ21 |
| NBKVGID-800 | 800 | 920 | 815 | 815 | 130 | 962 | 320 | 648 | 20-φ21 |
| NBKVGID-1200 | 1200 | 1440 | 1280 | 1280 | 150 | 1360 | 385 | 1480 | 36-φ19 |
