特點
氣動薄膜三通調節閥（簡稱三通調節閥）、是氣動單元組合儀表中的執行單元。它接受來自調節儀表的信號、直接改變被調介質（如液體、氣體、蒸汽等）的流量，將二種流體混合成第三種流體或?qū)⒁环N流體分成二路流體，使被控工藝參數（如溫度、壓力、流量、液位等）保持在給定值。
該閥具有體型小、重量輕、動作穩定可靠，流量特性精確、拆裝調校方便、能防火防爆等特點。因而它適用于石油工業熱交換器的溫度控制系統中，一臺三通閥可替代二臺單座或雙座調節閥使用，亦可應用于化工、冶金、電力、輕紡、制藥、造紙等各工業部門的生產自動化中。
三通調節閥是由氣動薄膜執行機構與三通閥調節機構二部分組成。其結構
執行機構有正、反二種作用形式：當信號壓力增加、推桿伸出膜室的為正作用。當信號壓力增加、推桿退入膜室的為反作用。
閥芯結構是按流開狀態設計的：閥芯處于閥座內部的為合流閥，有二個進口，一個出口（見圖二a、b），適用于通徑DN≥80㎜。但當通徑DN＜80㎜時，由于不平衡力小，可用合流閥結構來替代分流閥。
三通調節閥，因閥內開啟與關閉同時存在，故無氣關、氣開之分。
工作原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變了閥芯與閥座之間的流通面積，直到彈簧的反作用力與信叼壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數或改變介質流向之目的。
結構示意圖

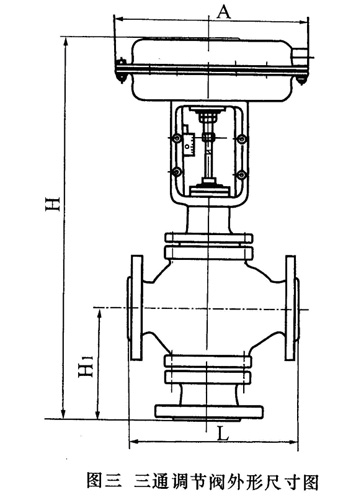

安裝尺寸
性能參數
| 公稱通徑DN（㎜） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數（Kv） | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 | | | | | | 85 | 135 | 210 | 340 | 535 |
| 額定行程L(㎜) | 16 | 25 | 40 | 60 |
| 膜片有效面積Ae(c㎡) | 280 | 400 | 600 | 1000 |
| 公稱壓力PN(Mpa) | 1.64.0 6.4 |
| 固定流量特性 | 直線 拋物線 |
| 固有可調比® | 30 |
| 工作溫度t(℃) | 普通型:鑄鐵-20~200、鑄鋼-40~250。鑄不銹鋼-60~250 散熱型：鑄鋼-40~450。鑄不銹鋼-60~450。 |
| 兩種介質溫度差t(℃) | 鑄鐵≤150 鑄鋼、鑄不銹鋼≤200 |
| 信號范圍Ps(Mpa) | 20~100 |
| 氣源壓力Ps(Mpa) | 0.14~0.4 |
| 接管尺寸 | M16×1.5 |
| 允許壓差△P(Mpa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 |
性能指標
| 序號 | 項目 | 性能指標 |
| 不帶定位器 | 帶定位器 |
| 1 | 基本誤差（%） | ±5 | ±1 |
| 2 | 回差（%） | 3 | 1 |
| 3 | 死區（%） | 3 | 0.4 |
| 4 | 始終點偏差 | 始點(%) | ±5 | ±1 |
| 終點(%) | ±2.5 |
| 5 | 額定行程偏差(%) | ±2.5 |
| 6 | 允許泄漏量(l/h) | 10-3×閥額定容量 |
| 7 | 額定流量系數偏差(%) | ±10 |
| 8 | 固有流量特性 | 符合IEC534-1和GB/T4213-92中規定的斜率偏差要求 |
注:本產品性能指標貫徹GB/T4213-92標準
外形尺寸與重量表 單位：mm
| 公稱通徑（DN） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| A | 282 | 306 | 306 | 306 | 394 | 394 | 394 | 498 | 498 | 498 |
| H1 | PN16 | 121 | 130 | 140 | 153 | 178 | 190 | 210 | 260 | 320 | 360 |
| PN40 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 |
| PN64 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 |
| H | 普通型 | PN16 PN40 | 490 | 480 | 540 | 580 | 710 | 730 | 750 | 895 | 1005 | 1045 |
| PN64 | 560 | 561 | 596 | 630 | 760 | 798 | 876 | 892 | 1200 | 1263 |
| 高溫型 | 600 | 615 | 650 | 670 | 850 | 870 | 900 | 1040 | 1330 | 1370 |
| 重 量 ㎏ | 普通型 | PN16 PN40 | 21 | 23 | 33 | 36 | 64 | 72 | 92 | 155 | 193 | 286 |
| PN64 | 25 | 28 | 40 | 45 | 74 | 85 | 112 | 180 | 243 | 336 |
| 高溫型 | 重量增加（5~10）% |
注：1、本表高溫型的高度與重量依PN16為依據。
2、帶手輪機構高度應增加152（DN20~50）、182（DN80~100）、253（DN150~200）
