■產品概述
NBLPF電動襯氟調節閥主要是由電動執行機構和調節閥閥體兩部分組成。電動執行機構和其它電動調節閥配用的相同，都是接收控制器發來的4-20ma等模擬信號，控制閥門的開度，以達到調節管道介質流量、壓力等參數的目的。耐腐蝕電動襯氟調節閥和其它普通電動調節閥區別在于閥體，有的管道輸送如硫酸、王水等強腐蝕性的介質，因?yàn)楦g性太強，普通金屬材質的調節閥無法用于這種工況。而電動襯氟調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。解決了金屬閥門無法用在強腐蝕介質的工況。廣泛的應用于強腐蝕介質的工況管道。
■技術參數
公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 公稱壓力Mpa | 0.6、1.0、1.6、2.5 |
| 行程 mm | 10 | 16 | 25 | 40 | 60 | 100 |
| 工作溫度℃ | -30℃~+150℃ |
| 流量特性 | 直線、等百分比 |
| 作用方式 | 電開式(K常開)；電關式(B) |
| 固有可調比R | 30：1 |
| 信號范圍Pr | 0~10Madc；4~20mmADC |
| 供電電源 | 220V 50~60HZ |
| 防爆等級 | 普通型、防爆型 |
| 泄漏等級 | VI |
■性能指標
項目 | 技術性能指標 |
| 基本誤差% | ≤±5 |
| 回差% | ≤3 |
| 死區% | ≤5 |
| 泄漏量 | ≤ 0.01%閥額定容量 |
| 額定流量系數誤差% | ≤±10；當KV≤6.3時，為≤±15 |
■零件材質
零件名稱 | 材料 |
| 閥體、閥蓋 | HT200、ZG230~450、ZG1Cr18Ni9Ti |
| 襯里材料 | F46、F4、F3、PO、PE、X、X3、PFA |
| 閥芯 | 1Cr18Ni9Ti |
| 波紋管 | F4 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 彈簧 | 60Si2Mn |
| 膜蓋 | A3 |
| 閥桿、推桿 | 2Cr13/1Cr18Ni9Ti |
| 襯套 | 2Cr13 |

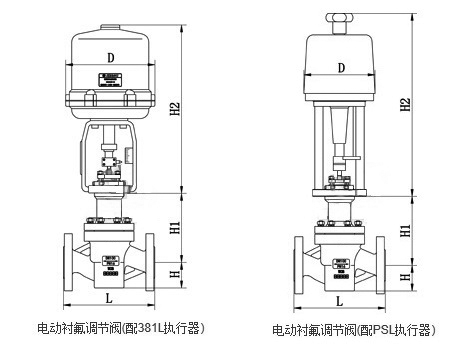

■結構圖及外形尺寸
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 |
| PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 |
| H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 |
| PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 |
| H1 | 365 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | 820 | 880 |
| H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
| D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 |
| R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
一、調節閥的安裝
調節閥安裝不符合要求而出故障會造成巨大的浪費，反之，安裝得當，可保證正常開工并可延長使用壽命。鎧沃閥門教你減少維修工作量和獲得良好的系統控制性能。
1、 安裝調節閥總體上應考慮以下方面：
（1） 安全：安裝過程中人員和設備的安全。
（2） 控制性能：配管系統壓力損失應與計算調節閥尺寸時所考慮的壓力損失一致，以保證所需的流量特性。進出口應盡量保證足夠的直管段。
（3） 安裝位置：應有足夠的空間便于操作人員手動操作（包括旁路操作）以及保證調節閥和附件的就地拆卸和維修的可能性。

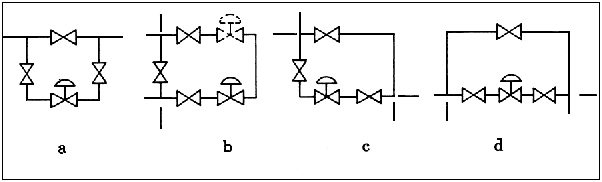

（4） 調節閥組：一般在工藝過程配管中均安裝切斷閥的旁路閥與調節閥配成閥組，以適應設備連續操作的需要。維修調節閥時用切斷閥隔離。用旁路閥調節。下面圖4中推薦四種調節閥組布置方式。
圖4 b方式中調節閥亦可裝在虛線位置
2、 安裝人員首先應認識到調節閥是一種精密的儀器設備，不準碰撞跌摔，以免損壞。具體注意以下幾點：
（1） 閥最好正立垂直安裝在管道上。閥自重較大和有震動場合應加支承架。
（2） 閥體要避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力。
（3） 在初次開工前和停工檢修后應先沖洗配管系統后裝調節閥；蛟陂y前安裝過渡濾口。
（4）必按照閥體上流動方向的箭頭安裝調節閥。
二、調節閥的維修
當調節閥在使用中不能滿足操作要求，或者經過一段長時期的運行為了預防事故發生而作定期檢查時，都必須認真地對它進行維修工作。維修工作通常有如下主要內容：
1、閥的清洗
檢修從工藝管線上拆卸下來的閥，必須把它上面所有被工藝介質浸漬過的零部件清洗干凈。以免某些有腐蝕性或其他傷害作用的流體對人和設備造成損失。同時應清除零部件外露表面的銹蝕。
2、閥的拆卸
為了對全體零部件作檢查以決定修理和更換的范圍。首先應把執行機構和閥完全卸開。拆卸時必須保
護好經過精密加工如閥芯、閥座、閥桿、推桿、軸套等零件以及所有零部件的精密加工面，防止損壞，以使檢修費用最低，拆卸閥座應該用專用工具。
3、主要零部件的檢修
閥芯的節流表面以及閥芯和閥座的密封面如有小的銹斑和磨損。尚可用一般的機械加工和研磨方法來修。如果損壞嚴重，則必須更換新的零件。修理時要求保證好閥芯和閥座的同軸度。
閥桿的密封表面損壞只能用新的零件替換。
4、推桿的導向和密封表面的損壞。對反作用執行機構必須更換新零件。而對于正作用執行機構尚可作適當修理。
壓縮彈簧在檢修時，如發現裂紋等影響強度的缺陷。則必須用新的替換。
5、成裝和調試
成裝時在零部件的定位部位，導向部位，螺紋連接部位宜涂加適當?shù)臐櫥，以利于下次檢修拆卸。而且還應特別注意整機中推桿、閥芯部件和閥座的同軸度問題。
成裝和調試完畢后，必須通過標準中規定的產品出廠試驗項目測試合格后方能繼續安裝使用。
三、保 管
調節閥應貯藏在空氣溫度為5～40℃，相對溫度不大于90%的室內，空氣中應不含有腐蝕調節閥的有害成份。</p
