一、概述
氣動三通O型球閥由氣動活塞執行機構和三通球閥組成。氣動三通球閥改變球芯與管道的相對位置，可以對三條管路流體實行不同的組合控制。
該產品以壓縮空氣為動力源，接受控制系統的開關信號，通過電磁閥換向，操作球閥按規定要求對管路進行切換。
T型三通可使三路正交的管道互相連通即起分流（合流）作用，也可使其中兩條管道連通而切斷另一條管道。
L型三通只能連通互相正交的兩條管道或切換方向，即起分配作用。
三通球閥按作用方式分單作用與雙作用兩種方式。單作用的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
閥體
型式兩開式鑄造球閥
公稱通徑DN15~200mm
公稱壓力PN1.6、4.0、6.4MPa
ANSI 150、300
JIS 10K、20k
連接型式法蘭連接：RF、凹凸式
法蘭標準：JB/T79.1-94
ANSI B16.5-1981
JIS B2201-1984
材料WCB、ZG1Cr18Ni9TI、ZG0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）(SCPH2、SCS13A、SCS14A)
上閥蓋標準型：與閥體一體鑄造
工作溫度-20~+180℃ -20~300℃（對位聚苯閥座）
填料聚四氟乙烯、石墨
執行機構
型式GTX單作用氣動活塞執行機構（帶彈簧復位）GTD雙作用氣動活塞執行機構
供氣壓力0.4~0.7MPa
氣源接口1/4NPT
閥作用型式單作用：氣關式或氣開式
雙作用：根據信號轉換控制閥開、閥關
閥內組件
閥芯形式T型、L型球型閥芯
流量特性快開特性
閥座聚四氟乙烯、增強聚四氟乙烯、對位聚苯
材料2Cr13、1Cr18Ni9TI、0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）
閥芯轉角90°
附件（根據要求配置）
電磁閥，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，氣動加速器，保位閥，其它。
二、整機工作原理

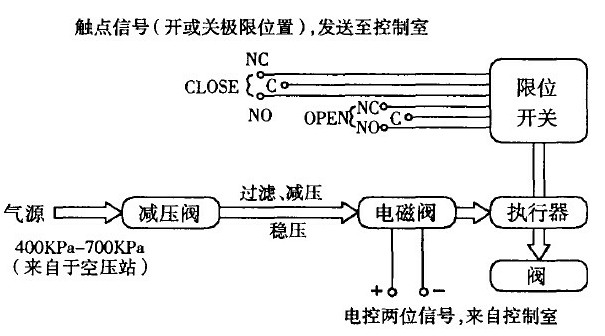

當把手輪機構打到自動檔的情況下，執行機構上的電磁閥接收到信號后，壓縮空氣進入活塞式執行機構氣缸，從而推動活塞移動，活塞上的連桿帶動執行機構主軸旋轉，主軸上的連接套帶動連接軸，閥桿，球芯旋轉，使閥打開或關閉，從而完成對介質通、斷的控制。在把手輪機構打到手動控制時，可以手動控制閥的開啟、關閉和調節，當閥芯轉到你所期望的開度時，手輪機構實現自鎖。
?電磁閥：配二芯線一根
?限位開關：配四芯線一根
三、閥芯結構

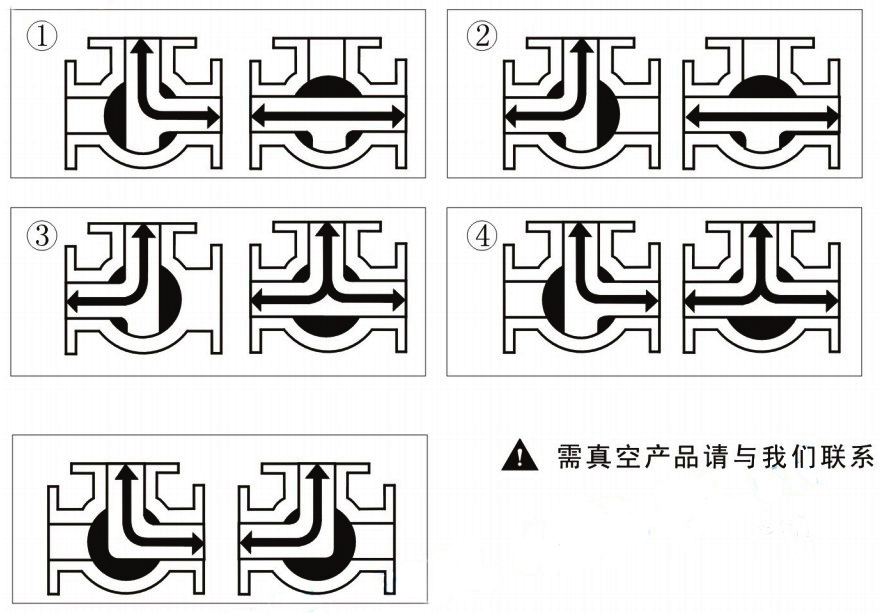

主要由閥體、閥桿、球芯、閥座、填料等主要零件組成。標準球芯有L型三通雙口孔道和T型三口孔道兩種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制：T型孔道可起分流合流作用，L型孔道起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
T型通口
三通球閥
L型通口
三通球閥
四、法蘭外形尺寸

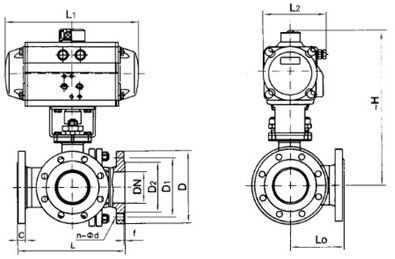

外形及連接尺寸
Q644(5)F(N、P、H、Y)-PN16(1.6MPa)
公稱通徑 | 外形尺寸 | 連接尺寸 | 執行機構型號 |
mm | in | L | LO | L1 | L2 | ~H | D | D1 | D2 | C | f | n-φd |
15 | 1/2 | 150 | 72 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | AT050D/AT063S |
20 | 3/4 | 160 | 80 | 159/211 | 83/95 | 240/252 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | AT063D/AT075S |
25 | 1 | 180 | 90 | 211/248 | 95/107 | 257/265 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | AT075D/AT088S |
32 | 11/4 | 200 | 100 | 211/248 | 95/107 | 277/312 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | AT075D/AT088S |
40 | 11/2 | 220 | 110 | 248/269 | 107/123 | 292/317 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | AT088D/AT100S |
50 | 2 | 240 | 120 | 248/345 | 107/152 | 325/347 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | AT088D/AT125S |
62 | 21/2 | 260 | 130 | 315/409 | 141/172 | 357/389 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | AT115D/AT145S |
80 | 3 | 280 | 140 | 345/409 | 152/172 | 368/400 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | AT125D/AT145S |
100 | 4 | 320 | 160 | 409/550 | 172/215 | 410/498 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | AT145D/AT190S |
125 | 5 | 380 | 190 | 438/600 | 187/240 | 470/538 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | AT160D/AT210S |
150 | 6 | 440 | 220 | 550/633 | 215/262 | 556/591 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | AT190D/AT240S |
200 | 8 | 550 | 260 | 600/730 | 210/330 | 648/687 | 340 | 295 | 266 | 24 | 3 | 12-φ22 | AT210D/AT270S |
Q644(5)F(N、P、H、Y)-PN25(2.5MPa)
公稱通徑 | 外形尺寸 | 連接尺寸 | 執行機構型號 |
mm | in | L | LO | L1 | L2 | ~H | D | D1 | D2 | C | f | n-φd |
15 | 1/2 | 150 | 72 | 159/211 | 83/95 | 235/247 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | AT063D/AT075S |
20 | 3/4 | 160 | 80 | 211/248 | 95/107 | 252/260 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | AT075D/AT088S |
25 | 1 | 180 | 90 | 248/269 | 107/123 | 265/289 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | AT088D/AT100S |
32 | 11/4 | 200 | 100 | 248/315 | 107/141 | 287/312 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | AT088D/AT115S |
40 | 11/2 | 220 | 110 | 269/409 | 123/152 | 317/339 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | AT100D/AT125S |
50 | 2 | 240 | 120 | 345/345 | 123/152 | 325/347 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | AT100D/AT125S |
65 | 21/2 | 260 | 130 | 269/345 | 141/172 | 357/389 | 185 | 145 | 118 | 22 | 3 | 4-φ18 | AT115D/AT145S |
80 | 3 | 280 | 140 | 315/438 | 152/187 | 400/425 | 200 | 160 | 132 | 24 | 3 | 8-φ18 | AT125D/AT160S |
100 | 4 | 320 | 160 | 409/550 | 172/215 | 443/531 | 235 | 190 | 156 | 24 | 3 | 8-φ22 | AT145D/AT190S |
125 | 5 | 380 | 190 | 438/600 | 187/240 | 548/583 | 270 | 220 | 184 | 26 | 3 | 8-φ26 | AT160D/AT210S |
150 | 6 | 440 | 220 | 550/633 | 215/262 | 628/665 | 300 | 250 | 211 | 28 | 3 | 8-φ26 | AT190D/AT240S |
200 | 8 | 550 | 260 | 600/730 | 240/330 | 695/744 | 360 | 310 | 274 | 30 | 3 | 12-φ26 | AT210D/AT270S |
注：各規格所配執行機構因工藝參數不同會有變化。
五、內螺紋外形尺寸

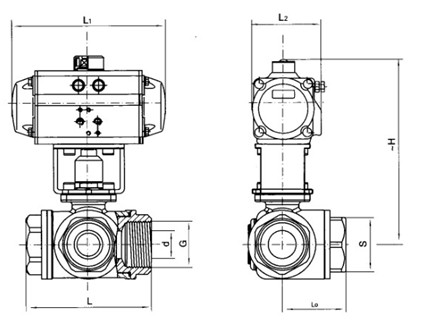

主要外形尺寸及連接尺寸
公稱通徑 | 外形連接尺寸 | 執行器型號 |
DN | in | D | G | L | L0 | L1 | L2 | ~H | S |
15 | 1/2 | 10 | 1/2〞 | 68 | 34 | 141/159 | 71/83 | 177/208 | 26 | AT050D/AT063S |
20 | 3/4 | 15 | 3/4〞 | 78 | 39 | 141/159 | 71/83 | 180/211 | 32 | AT050D/AT063S |
25 | 1 | 20 | 1〞 | 86 | 43 | 159/211 | 83/95 | 199/227 | 38 | AT063D/AT075S |
32 | 11/4 | 25 | 11/4〞 | 111 | 55.5 | 211/248 | 95/107 | 231/251 | 49 | AT075D/AT088S |
40 | 11/2 | 32 | 11/2〞 | 126 | 63 | 248/269 | 107/123 | 235/265 | 56 | AT088D/AT100S |
50 | 2 | 38 | 2〞 | 143 | 71.5 | 248/269 | 107/123 | 263/298 | 70 | AT088D/AT100S |
六、訂購須知
1.請?jiān)谟嗀洉r提供詳細口徑規格、交貨地地、交貨時間。
2.根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3.可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），選防爆型。
