產品概述：
防爆電動球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾個可以毫無損失的流過。配用HQ等高性能執行機構、產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
產品特點：
1.流體阻力小、球閥是所有發類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2.止推軸承減小閥桿摩擦力矩，可使用閥桿長期操作平衡靈活。
3.閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質的壓力增大而增大。
4.閥桿密封可靠，由于閥桿只做旋轉運動而不是升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大
5.由于聚四氟乙烯材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6.下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如果火災造成閥桿密封破壞，凸階與閥體間還可以形成金屬接觸，確保閥桿密封
技術參數：
公稱通徑 | DN15~400mm | 連接方式 | 法蘭 | 執行器選配 | DL精巧型、HQ防爆型 | 控制方式 | 開關型（電開、電關）、調節型、智能一體化型號 | 公稱壓力 | PN1.0, 1.6, 2.5Mpa（如需更高壓力請注明） | 電源電壓 | AC220V, AC380V, DC24V（如需特別電壓請注明） | 介質溫度 | -40℃~+180℃ | -40℃~+350℃ | 環境溫度 | 標準型：-20℃~+80℃ | 防護等級 | IP65、IP67、IP68 | 閥體材質 | 不銹鋼（304、316） | 閥座材料 | 聚四氟乙烯（常溫），特質PPL（高溫），金屬密封（高溫） |

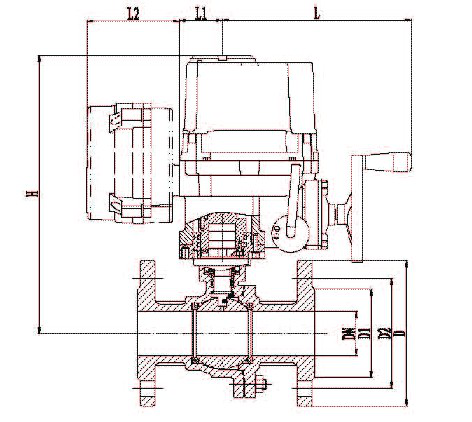

公稱通徑
DN
| A | ΦD1 | N-Φd | H1 | H2 | H | L | L2 | L3 | 執行器選配
(常溫常壓) | 15 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 20 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 25 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 32 | 80 | Φ100 | 4-Φ18 | 80 | 75 | 530 | 53.5 | 216 | 136.5 | CHQ-008 | 40 | 90 | Φ110 | 4-Φ18 | 100 | 95 | 560 | 53.5 | 216 | 136.5 | CHQ-008 | 50 | 100 | Φ125 | 4-Φ18 | 107 | 100 | 585 | 53.5 | 216 | 136.5 | CHQ-008 | 65 | 105 | Φ145 | 4-Φ18 | 108 | 105 | 610 | 53.5 | 216 | 136.5 | CHQ-010 | 80 | 120 | Φ160 | 8-Φ18 | 127 | 125 | 630 | 81 | 276 | 140 | CHQ-015 | 100 | 140 | Φ180 | 8-Φ18 | 145 | 140 | 670 | 81 | 276 | 140 | CHQ-020 | 125 | 170 | Φ210 | 8-Φ18 | 170 | 170 | 715 | 82 | 276 | 140 | CHQ-050 |
111
產品概述：
防爆電動球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾個可以毫無損失的流過。配用HQ等高性能執行機構、產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
產品特點：
1.流體阻力小、球閥是所有發類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2.止推軸承減小閥桿摩擦力矩，可使用閥桿長期操作平衡靈活。
3.閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質的壓力增大而增大。
4.閥桿密封可靠，由于閥桿只做旋轉運動而不是升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大
5.由于聚四氟乙烯材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6.下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如果火災造成閥桿密封破壞，凸階與閥體間還可以形成金屬接觸，確保閥桿密封
技術參數：
公稱通徑 | DN15~400mm | 連接方式 | 法蘭 | 執行器選配 | DL精巧型、HQ防爆型 | 控制方式 | 開關型（電開、電關）、調節型、智能一體化型號 | 公稱壓力 | PN1.0, 1.6, 2.5Mpa（如需更高壓力請注明） | 電源電壓 | AC220V, AC380V, DC24V（如需特別電壓請注明） | 介質溫度 | -40℃~+180℃ | -40℃~+350℃ | 環境溫度 | 標準型：-20℃~+80℃ | 防護等級 | IP65、IP67、IP68 | 閥體材質 | 不銹鋼（304、316） | 閥座材料 | 聚四氟乙烯（常溫），特質PPL（高溫），金屬密封（高溫） |
公稱通徑
DN
| A | ΦD1 | N-Φd | H1 | H2 | H | L | L2 | L3 | 執行器選配
(常溫常壓) | 15 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 20 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 25 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 32 | 80 | Φ100 | 4-Φ18 | 80 | 75 | 530 | 53.5 | 216 | 136.5 | CHQ-008 | 40 | 90 | Φ110 | 4-Φ18 | 100 | 95 | 560 | 53.5 | 216 | 136.5 | CHQ-008 | 50 | 100 | Φ125 | 4-Φ18 | 107 | 100 | 585 | 53.5 | 216 | 136.5 | CHQ-008 | 65 | 105 | Φ145 | 4-Φ18 | 108 | 105 | 610 | 53.5 | 216 | 136.5 | CHQ-010 | 80 | 120 | Φ160 | 8-Φ18 | 127 | 125 | 630 | 81 | 276 | 140 | CHQ-015 | 100 | 140 | Φ180 | 8-Φ18 | 145 | 140 | 670 | 81 | 276 | 140 | CHQ-020 | 125 | 170 | Φ210 | 8-Φ18 | 170 | 170 | 715 | 82 | 276 | 140 | CHQ-050 |
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、液動蝶閥價格等詳情，請聯系我們，電話：021-59170722!
|
|
|
|
