電動蝶閥概述
電動蝶閥采用三偏心多層次高性能蝶閥與電動執行器組成。該閥執行機構采用活塞式結構，輸出穩定，動作可靠；三偏心多層次金屬硬密封蝶閥系列，采用三維偏心原理設計，密封圈采用硬軟密封兼具的多層次結構，無機械磨損，可達到零泄漏，密封性能可靠,適用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截?cái)嗷蚪油黧w的最佳裝置，是通用蝶閥向中壓高壓領域的延伸和發展。
選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃?xì)怏w、腐蝕性介質、油品及食品等介質。
產品特點及優點
三偏心蝶閥顧名思義，就是給蝶閥了做了三次偏心，這種設計工藝使得三偏心蝶閥擁有更廣泛的應用領域，它不僅具備了軟密封蝶閥那樣良好的密封性能，同時擁有硬密封蝶閥耐高溫高壓的特性。之所以擁有這些優點，得益于三偏心蝶閥的結構，本篇文章就來聊一聊三偏心蝶閥的結構和原理。

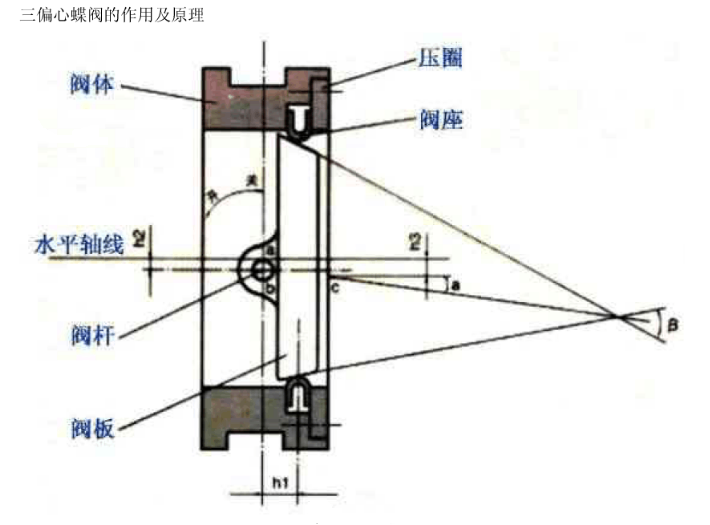

三偏心蝶閥的三個三偏分別是指：
第1個偏心：閥軸位于閥板軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
第2個偏心：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
第3個偏心：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
三偏心蝶閥巧妙的把三偏心都放在了閥板上，在閥板的外邊緣采用部分外球面結構。此結構需使用自行設計的簡單夾具在數控機床上完成，外偏心球面經拋光 處理達到粗糙度Ra0.4，球面鍍鉻或堆司太萊合金，硬度達到HRC45～60。
把偏心角放在閥板上，閥座用壓圈壓在閥體上，解決了普通三偏心蝶閥加工中遇到的困難，閥體、閥板、閥座配對使用不能互換，損壞之后維修成本過高等一系列問題 ，且所有零件模塊化，庫房管理簡單，加工簡單、維修方便，降低備件成本。
三偏心蝶閥適合制作大口徑閥門，可以廣泛應用到石油的輸送管道切斷，冶金鋼廠，煤氣總管道調節、切斷，化工冶煉裝置介質調節切斷，水處理設備進、出水調節切斷，熱電站的冷卻水系統，天然氣，堿液，海水、酸液等行業中
閥體
型式：扁平偏置式鑄造閥體
公稱通徑：50~2000 2”~80”
公稱壓力：PN1.6、4.0、6.4、10.0MPa
ANSI 150、ANSI 300
JIS 10k、20k、
連接型式：對夾式法蘭式
材料：WCB、ZG1Cr18Ni9Ti、
ZG0Cr18Ni12Mo2Ti、Ti
（CF8、CF8M、CF3、CF3M）
(SCPH2、SCS13A、SCS14A)
上閥蓋
標準型：與閥體一起鑄造
填料和使用溫度：膨脹石墨、聚四氟乙烯
-29~+600℃
軟密封使用溫度：-20~200℃
注：以上溫度范圍不允許超材料的使用溫度、壓力范圍。
閥內組件
閥板形狀：密封面為傾斜部分
閥板材質：鍛鋼鍍硬珞，鑄不銹鋼SCS14A鍍硬珞（堆焊stelliteNO.6）ZG1Cr18Ni9Ti鍍硬珞
閥座材質：SUS304、SUS316；堆焊斯太萊合金（硬密封）聚四氟乙烯、增強聚四氟乙烯（軟密封）
軸材料：不銹鋼0Cr18Ni12Mo2Ti氮化；
0Cr17Ni4Cu4Nb
閥板轉角：0~60°、0~90°
流量特性：近似等百分比
執行機構
執行機構型式：精小型，防爆型
電壓：AC220V,AC380V,特殊定制：DC24V,AC110V,AC440V
電氣接口：1/2NPT
作用型式：正作用/電開：輸入信號增加閥開
反作用/電閉：輸入信號增加閥關
性能
回差2.5％
死區1.0％
額定轉角偏差±2.5
泄漏等級ANSI B16.104IV(硬密封)
ANSI B16.104VI(軟密封)
一、工作原理
當執行機構的控制部分接受來自調節器的信號（輸入信號4~2 0mA. DC或1~5V. DC）和來自開度檢測部分的開度信號，將兩信號比較并放大，向消除其差值的方向驅動和控制電機產生推力，通過連接來帶動閥芯的移動，從而改變閥芯與閥座的流通面積，直到消除兩部分的偏差，電機停止作，閥芯停止運動，以此來達到自動調節和切斷的目的。
二、應用標準
標準所屬國家 | 制造標準 | 法蘭標準 | 結構長度標準 | 檢驗標準 |
中國GB | GB/T12238—1989 | GB/T9113.1—2000 | GB/12221—89 | GB/T13927—92 |
美國API | API 609—91 ANSI B16.34—96 | ANSI 16.5a—92 MSS—SP—44 | ANSI B1.10—92 | API 598—94 |
日本JIS | JIS B2004—84 | JIS B2212～2216 | JIS B2002—87 | FIS B2003—87 |
三、主要技術參數及零部件材質
公稱通徑DN（mm） | 50-2000（DN800以上請與公司市場營銷部或技術部聯系） |
公稱壓力PN（Mpa) | 1.6 | 2.5 | 4.0 |
公稱壓力（Mpa) | 強度試驗 | 2.4 | 3.75 | 6.0 |
密封試驗 | 1.76 | 2.75 | 4.4 |
材料\材料代號 | C | P | R |
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
密封圈 | 四氟不銹鋼 |
填料 | 四氟柔性石墨 |
適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 |
適用溫度 | 碳鋼：-29℃～425℃不銹鋼：-40℃～600℃ |
執行器 | 型號 | GT系列、AT系列、AW系列 |
電壓 | 220V，380V |
四、額定CV值
DN閥門口徑 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
60°開度 | 80 | 130 | 240 | 380 | 650 | 1130 | 1800 | 2510 | 3300 | 4280 | 5440 | 6760 |
90°開度 | 160 | 265 | 490 | 770 | 1350 | 2350 | 3640 | 5020 | 6900 | 9030 | 11950 | 14000 |
DN閥門口徑 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1600 | 1800 | 2000 |
60°開度 | 9710 | 13620 | 17890 | 22190 | 25990 | 32500 | 38800 | 45500 | 51400 | | | |
90°開度 | 2060 | 27880 | 36540 | 44950 | 57630 | 67700 | 600 | 96600 | 109600 | | | |
五、外形尺寸
1、電動對夾式蝶閥外形尺寸
公稱通徑DN | L | H | H1 | D1 | Z-φd | D | L1 | L2 |
50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 | 120 |
65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 | 120 |
80 | 46/49 | 516 | 96/120 | 160/ | 8-18 | 200 | 208 | 120 |
100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 | 120 |
125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 | 120 |
150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 | 156 |
200 | 60/71 | 731 | 175/210 | 295 | 8-22 | 340 | 256 | 156 |
250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 | 156 |
300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 | 156 |
350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505-520 | 346 | 156 |
400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 | 156 |
注：表中數據XX/XX，“L、H1”為軟密封/硬密封；“D1、D”為壓力1.0Mpa/1.6Mpa
2、電動法蘭式蝶閥外形尺寸（注：表中執行器為KWR）
公稱徑通DN | L | H | H1 | D | D1 | Z-φd | L1 | L2 |
50 | 108 | 539 | 82.5/112 | 165 | 125 | 4-18 | 208 | 120 |
65 | 112 | 554 | 92.5/115 | 185 | 145 | 4-18 | 208 | 120 |
80 | 114 | 569 | 100/120 | 200 | 160 | 8-18 | 208 | 120 |
100 | 127 | 614 | 110/138 | 220 | 180 | 8-18 | 208 | 120 |
125 | 140 | 649 | 125/164 | 250 | 210 | 8-18 | 208 | 120 |
150 | 140 | 725 | 142.5/175 | 285 | 240 | 8-22 | 256 | 156 |
200 | 152 | 835 | 170/208 | 340 | 295 | 8-22/12-22 | 256 | 156 |
250 | 165 | 890 | 192.5/243 | 405 | 355 | 12-22/12-26 | 256 | 156 |
300 | 178 | 995 | 222.5/283 | 460 | 410 | 12-22/12-26 | 256 | 156 |
350 | 190 | 1155 | 252.5/310 | 520 | 470 | 16-22/16-26 | 346 | 156 |
400 | 216 | 1225 | 282.5/340 | 580 | 525 | 16-26/16-30 | 346 | 156 |
注：表中數據XX/XX，“H1”列為軟密封/硬密封，“Z-φd”列表示壓力1.0Mpa/1.6Mpa
執行機構
電子式電動執行機構的詳細結構說明請參閱執行器說明書。
3610R系列角行程電子式電動執行機構是高性能電動執行
機構，機內有伺服系統，無需另配伺服放大器，關鍵部件控制器采用先進的混合集
成電路，并用樹脂澆注固化，經老化處理，可靠性高、防潮、防震。采用底座、曲
柄方式安裝時，曲柄零點的位置可在0~360℃內任意確定。此外，執行機構具有
過載保護、溫度保護及力矩開關保護三項保護功能。
3810除具有3610系列伺服系統內裝，無需另配，關鍵部件控制器采用先進的混合集成電路，并用樹脂澆注固化老化，可靠性高、
防潮、防震；具有過載保護、溫度保護及力矩開關保護三項保護功能等特點外，在方
便使用方面做了大量的改進。
作為一種角行程執行機構，QT系列電動執行機構結構緊湊，即使安裝在
危險的作業環境中也 能保證其高可靠性和品質。QT系列電動執行機構還能
在輸出轉矩60NM~2500NM范圍內提供合理的解決方案。
HYR系列電動執行機構采用以工業單片機為核心的控制模塊，采用全樹脂封裝，
結構緊湊、體積小巧、防塵隔震功能好。可接收4~20mA.DC或1~5V.DC信號，
對電動執行機構轉角進行智能調整和標定、抑制震蕩，確保對電動閥門實現精
確操作，同時輸出4~20mA.DC反饋信號。
選購電動閥門需確定以下幾個參數
產品名稱：
產品型號：
公稱壓力：
公稱通徑：
閥體材質：
連接方式：
介質名稱：
介質溫度：
使用壓力：
電動執行器系列：
電磁閥電源：AC220V、380V、110V，DC24V
防護類型：普通型、防爆型
