電動閘閥

下一條：NBKVZZ941H電動閘閥

上一條：電動截止閥

一、Z941H電動閘閥概述：

Z941H電動閘閥主要產品廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。主要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa, 工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

操作方式有：手動、齒輪傳動、電動、氣動等。 DN50～600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材 料：碳鋼 不銹鋼 Z941H電動閘閥 結構與特點

1、閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。

2、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。

3、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。

4、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

Z941H電動閘閥主要特點及用途

1、結構緊湊、設計合理、閥門剛性好，閥門通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

Z941H電動閘閥設計、制造標準
1．設計制造按GB/T 12234-89
2、結構長度按GB/T 12221-89
3、法蘭連接尺寸按：JB/T 79-94
4、閥門檢查和試驗按GB/T 13927-92


Z941H電動閘閥主要性能規范

公稱壓力(MPa) 試驗壓力(MPa)
  殼體 密封(液) 密封(氣) 上密封
1.6 2.4 1.76 0.6 1.76
2.5 3.8 2.75 0.6 2.75
4 6 4.4 0.6 4.4
6.4 9.6 7.04 0.6 7.04
10 15 11 0.6 11
16 24 17.6 0.6 17.6

Z941H電動閘閥適用范圍

殼體材料 適用介質 適用溫度（℃）
碳素鋼(C型) 水、蒸汽、油品 ≤425
鉻鎳鈦鋼(P型) 硝酸類 ≤200
鉻鎳鉬鈦鋼(R型) 醋酸類 ≤200
鉻鉬鋼(I型) 水、蒸汽、油品 ≤550

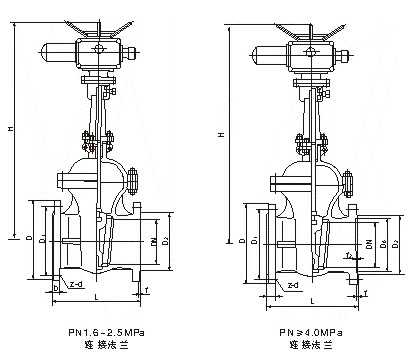

Z941H電動閘閥主要連接及外形尺寸(PN16)

公稱通徑DN(in) 主要外形尺寸及連接尺寸 電動裝置型號
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 16 3 4-Φ18 595 ZB15
50 250 160 115 100 16 3 4-Φ18 653 ZB15
65 265 180 145 120 18 3 4-Φ18 665 ZB15
80 280 195 160 135 20 3 8-Φ18 725 ZB15
100 300 215 180 155 20 3 8-Φ18 787 ZB15
125 325 245 210 185 22 3 8-Φ18 806 ZB20
150 350 280 240 210 24 3 8-Φ23 955 ZB20
200 400 335 295 265 26 3 12-Φ23 1105 ZB40
250 450 405 355 320 30 3 12-Φ25 1343 ZB40
300 500 460 410 375 30 3 12-Φ25 1516 ZC45
350 550 520 470 435 34 4 16-Φ25 1678 ZC45
400 600 580 525 485 36 4 16-Φ30 1849 ZC90
450 650 640 585 545 38 4 20-Φ30 1937 ZC90
500 700 705 650 608 42 4 20-Φ34 2234 ZC120
600 800 840 770 718 46 5 20-Φ41 2432 ZC180
700 900 910 840 788 48 5 24-Φ41 2489 ZC250
800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000

Z941H電動閘閥主要連接及外形尺寸(PN25)

公稱通徑DN(in) 主要外形尺寸及連接尺寸 電動裝置型號
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 18 3 4-Φ18 595 ZB15
50 250 160 125 100 20 3 4-Φ18 653 ZB15
65 265 180 145 120 22 3 8-Φ18 665 ZB15
80 280 195 160 135 22 3 8-Φ18 725 ZB15
100 300 230 190 160 24 3 8-Φ23 787 ZB20
125 325 270 220 188 28 3 8-Φ25 902 ZB20
150 350 300 250 218 30 3 8-Φ25 955 ZB20
200 400 360 310 278 34 3 12-Φ25 1105 ZB40
250 425 425 370 332 36 3 12-Φ30 1343 ZB40
300 450 485 430 390 40 4 12-Φ30 1516 ZC60
350 550 550 490 448 44 4 16-Φ30 1678 ZC60
400 600 610 550 505 48 4 16-Φ34 1849 ZC90
450 650 660 600 555 50 4 16-Φ34 1937 ZC90
500 700 730 660 610 52 4 20-Φ34 2234 ZC120
600 800 840 770 718 56 5 20-Φ41 2432 ZC180
700 900 955 875 815 60 5 20-Φ41 2489 ZC250
800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350

Z941H電動閘閥主要連接及外形尺寸(PN40)

公稱通徑DN(in) 主要外形尺寸及連接尺寸 電動裝置
L D D1 D2 D6 b z-Φd f f2 H
Z940、Z941、Z942
40 200 145 110 85 76 18 4-Φ18 3 4 617 ZB15
50 250 160 125 100 88 20 4-Φ18 3 4 665 ZB15
65 280 180 145 120 110 22 8-Φ18 3 4 680 ZB15
80 310 195 160 135 121 22 8-Φ18 3 4 752 ZB15
100 350 230 190 160 150 24 8-Φ23 3 4.5 846 ZB20
125 400 270 220 188 176 28 8-Φ25 3 4.5 908 ZB20
150 450 300 250 218 204 30 8-Φ25 3 4.5 1087 ZB40
200 550 375 320 282 260 38 12-Φ30 3 4.5 1243 ZB40
250 650 445 385 345 313 42 12-Φ34 3 4.5 1429 ZC45
300 750 510 450 408 364 46 16-Φ34 4 4.5 168 ZC60
350 850 570 510 465 422 52 16-Φ34 4 5 1738 ZC90
400 950 655 585 535 474 58 16-Φ41 4 5 1897 ZC120
450 1050 680 610 560 524 60 20-Φ41 4 5 2104 ZC180
500 1150 755 670 612 576 62 20-Φ48 4 5 2401 ZC180

Z941H電動閘閥主要連接及外形尺寸(PN64)

公稱通徑DN(in) 主要外形尺寸及連接尺寸 電動裝置
L D D1 D2 D6 b z-Φd f f2 H
Z940、Z941、Z942
50 250 175 135 105 88 26 4-Φ23 3 4 667 ZB15
65 280 200 160 130 110 28 8-Φ23 3 4 685 ZB15
80 310 210 170 140 121 30 8-Φ23 3 4 748 ZB20
100 350 250 200 168 150 32 8-Φ25 3 4.5 845 ZB20
125 400 295 240 202 176 36 8-Φ30 3 4.5 920 ZB20
150 450 340 280 240 204 38 8-Φ34 3 4.5 1009 ZB40
200 550 405 345 300 260 44 12-Φ34 3 4.5 1253 ZC60
250 650 470 400 345 313 48 12-Φ41 3 4.5 1449 ZC60
300 750 530 460 412 361 54 16-Φ41 4 4.5 1867 ZC90
350 850 595 525 475 422 60 16-Φ41 4 5 1913 ZC120
400 950 670 585 525 474 66 16-Φ48 4 5 2017 ZC180
500 1150 800 705 640 576 70 20-Φ54 4 5 2459 ZC250
