產品概述
三偏心多層次金屬硬密封蝶閥系列，采用三維偏心原理設計，密封圈采用硬軟密封兼具的多層次結構，適用于介質溫度≤650的冶金、電力、石油化工、空氣、煤氣、以及給排水等介質管道上作調節流體和截?cái)嗔黧w，密封性能可靠。 在此結構基礎上，可采用聚四氟乙烯替代多層次密封圈，形成新一代三偏心四氟密封蝶閥，廣泛應用在溫度≤200℃的腐蝕性介質中。
產品特點
1、蝶板密封為硬軟多層，具有硬軟密封雙重密封優點，無論在低溫還是在高溫工況下，具有優良的密封性能。
2、采用三偏心結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封性能，達到零的泄漏。
3、啟閉力矩小、操作靈活、活力節能，使用壽命長。
4、耐高溫、耐高壓、耐腐蝕適用范圍廣。
5、三偏心密封蝶閥兼具了三偏心密封結構與軟密封的優點，密封性能可靠，適用范圍廣，使用壽命更長。
6、電動、氣動裝置采用過內外名優產品，性能更可靠（可有用戶指定）。
技術參數
| 公稱通經DN（mm) | 50～2000 |
| 公稱壓力PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 |
| 泄漏率 | 符合GB/T13927-92標準 |
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 |
主要零部件材
| 零件名稱 | 材料 |
| 閥體 | WCB、合金鋼、不銹鋼、QT450-10 |
| 蝶板 | WCB、合金鋼、不銹鋼、QT450-10 |
| 閥軸 | 2Cr13不銹鋼、合金鋼 |
| 密封圈 | 不銹鋼圈 |
| 填料 | 柔性石墨 |
采用標準
| 制造標準 | GB/T12238—1989 |
| 法蘭標準 | GB9113-2000 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |

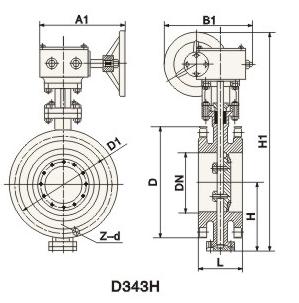

外形尺寸
