產品概述
鍋爐給水調節閥STB是一種壓力平衡套筒結構高壓差調節閥。閥內組件的套筒和閥芯是一種多孔和串級的混合結構，流體先經過套筒窗口進行第一級節流，再經過三級連續串級節流，允許壓差大，密封性好，流體通道呈S流線型，流量大，調節閥動態穩定性好。
該閥是火力發電廠鍋爐給水系統的調節閥之一，也可適用于石油化工等其他工業的自動控制系統控制高壓差流體，可配電動執行機構和氣動執行機構。
該閥具有以下優點：
閥內組件采用套筒節流，有效控制流速在30m/s左右。
節流面與閥座密封面分開，有效保護密封面，密封性能優良，使用壽命長。
閥內組件采用高強度不銹鋼制造，零件表面經過硬化處理，硬度可達到HRC70左右，抗沖刷能力強。
閥芯采用壓力平衡式結構，減少流體作用在閥芯上的不平衡力。
KV值和行程
| 公稱通徑 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| KV值 | 27 | | 78 | 135 | 198 | | |
| 行程mm | 25 | 38 | 38 | 50 | 75 | 100 | 100 |

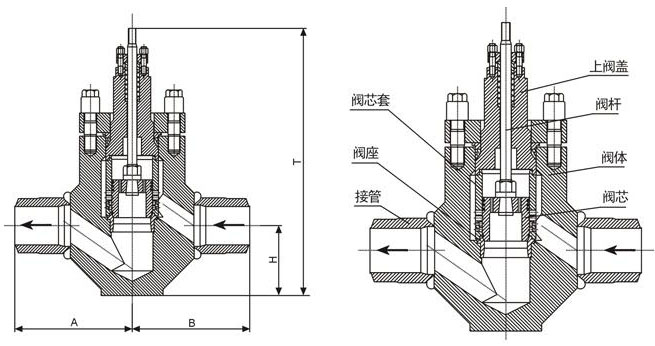

外形尺寸
| 公稱通徑DN | B | T | H | 管道規格 |
50 | 385 | 258 | | 76*10 |
80 | | | | |
100 | 310 | 750 | 190 | 133*16 |
125 | 390 | 895 | 225 | 168*22 |
150 | 727 | 985 | | 194*25 |
200 | 390 | | | 273*36 |
技術參數和性能
閥 體
形 式 鍛造直通式
公稱通徑 DN50,80,100,150,200,250,300
公稱壓力 PN25,32Mpa
連接形式 BW焊接形式
材 料 20#鍛鋼
工作溫度 小于420度
壓蓋形式 螺栓壓緊式
填 料 高溫石墨編織填料
閥內組件
閥芯形式 壓力平衡串級式
流量特性 等百分比特性
套筒形式 分離式
材 料 特種不銹鋼表面硬化處理
執行機構
形 式 氣動活塞執行機構或電動執行機構
環境溫度 -30-70度
作用形式 氣-關式 或電—關式
附 件 定位器，手輪機構，行程開關，電磁閥，閥位傳送器等
性能
泄流量 小于額定KV值的0.01%，符合ANSI B16.104—1976 IV級
回 差 小于全行程的1（帶定位器）
線 性 小于全行程的+-1（帶定位器）
