產品概述
NBKVGID系列電動高真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。
適用的工作介質為空氣和非腐蝕性氣體。
技術參數
| 公稱通徑mm | DN25~DN400 |
| 適用范圍(Pa) | 2x105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-6 |
| 開閉時間(S) | DN≤63 20；80≤DN≤200 30； DN≥250 48 |
| 介質溫度(℃) | -25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠) |
| 法蘭標準 | GB/T6070 |
| 安裝位置 | 任意 |
| 控制電路 | 標準出廠：AC220V/50Hz開關型
特殊指定：AC380V；DC24V開關型 4～20mA DC |
| 信號反饋 | 標準出廠：帶無源觸點型
特殊指定：4～20mA DC調節型 |

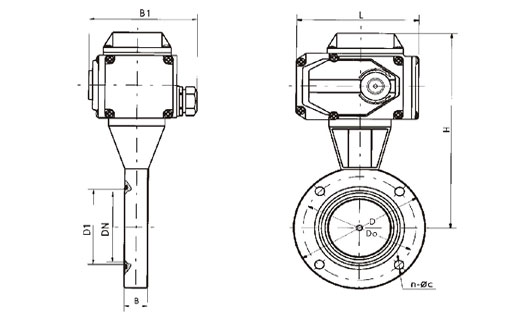

外形尺寸
| 型號 | DN | D | Do | D1 | B | H | B1 | L | n-φc |
| NBKVGID-40 | 40 | 85 | 70 | 44 | 22 | 183 | 139 | 157 | 4-φ7 |
| NBKVGID-50 | 50 | 110 | 90 | 55 | 22 | 195 | 139 | 157 | 4-φ7 |
| NBKVGID-65 | 65 | 125 | 105 | 70 | 26 | 203 | 139 | 157 | 4-φ9 |
| NBKVGID-80 | 80 | 145 | 125 | 85 | 30 | 213 | 139 | 157 | 4-φ9 |
| NBKVGID-100 | 100 | 170 | 145 | 105 | 30 | 231 | 139 | 157 | 4-φ12 |
| NBKVGID-150 | 150 | 220 | 195 | 156 | 35 | 251 | 139 | 157 | 8-φ12 |
| NBKVGID-200 | 200 | 275 | 250 | 208 | 40 | 315 | 147 | 207 | 8-φ12 |
| NBKVGID-250 | 250 | 330 | 300 | 258 | 45 | 343 | 147 | 207 | 8-φ14 |
| NBKVGID-300 | 300 | 380 | 350 | 308 | 55 | 368 | 147 | 207 | 8-φ14 |
| NBKVGID-400 | 400 | 500 | 465 | 408 | 60 | 451 | 182 | 256 | 8-φ18 |
| NBKVGID-500 | 500 | 600 | 565 | 510 | 80 | 535 | 182 | 280 | 12-φ18 |
