特點
NBKVHQ944/945F電動三通球閥是三通調節閥，用于分流或合流。標準球芯有L型雙口孔道，改變球芯與管道的相對角度，可以對直支管道流體實現不同的組合控制：T型三口孔道型可作配比使用，適用于液體、氣體、蒸汽等介質的配比調節與控制。執行機構可根據用PSQ，HQ，NB等系列電子式電動執行機構。

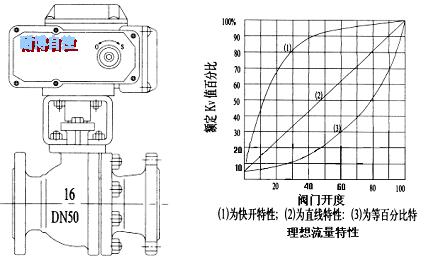

安裝尺寸
性能參數
| 通徑 | 外形尺寸 | 接法蘭尺寸 |
| mm | in | L | D0 | L1 | L2 | H | D | D1 | D2 | C | f | n-Φd |
| 15 | 1/2 | 150 | 75 | 140/178 | 62/75 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 |
| 20 | 3/4 | 150 | 75 | 164/214 | 75/91 | 197/225 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
| 25 | 1 | 180 | 90 | 164/214 | 75/91 | 199/227 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 |
| 32 | 11/4 | 200 | 100 | 190/295 | 91/112 | 240/266 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
| 40 | 11/2 | 220 | 110 | 210/295 | 101/112 | 255/271 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
| 50 | 2 | 240 | 120 | 247/340 | 112/127 | 286/307 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
| 65 | 21/2 | 260 | 130 | 276/398 | 127/139 | 330/335 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 |
| 80 | 3 | 280 | 140 | 308/438 | 139/159 | 349/383 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 |
| 100 | 4 | 320 | 160 | 348/562 | 159/206 | 421/487 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 |
| 125 | 5 | 380 | 190 | 432/724 | 176/228 | 485/557 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 |
| 150 | 6 | 440 | 220 | 524/928 | 228/275 | 582/629 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 |
| 200 | 8 | 550 | 275 | 948/1033 | 275/324 | 702/750 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 |
