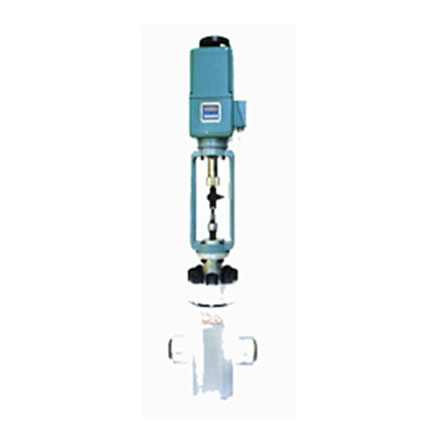

產品概述
NBKVPT968Y系列排污調節閥是鍋爐、壓力容器或其它容器排污量控制的重要設備之一，用作定期排污和連續排污調節閥，排污擴容器出口調節閥，也可用于5%鍋爐容量的排放調節門等。該閥門的結構特點是將閥座與閥芯設計成雙園錐體結構，閥芯錐體徑向開槽，形成齒封結構，其工作原理是當調節閥關閉時，由閥座與閥芯斜面密封面密封，可以達到0泄漏，當閥芯緩慢提升，排污調節閥開始排污，排污量的大小是由閥座與閥芯間錐形間隙大小來控制。閥芯提升越高，間隙越大，排污量也就提高。由于齒封的作用，排污水經齒封逐級降壓，使調節閥噪聲降低，汽蝕減少，提高了閥門的使用壽命。為延長調節閥的使用壽命，提高了材料等級。閥芯和閥座均采用特殊高強度沉淀硬化不銹鋼材料制成，并對閥座閥芯密封面堆焊司太萊合金，提高密封面的耐蝕程度。為了滿足不同控制要求，排污調節閥可配用電動執行機構，也可配用氣動執行機構，也可手動操作。
工作原理
NBKVPT968Y系列排污調節閥是由電動執行機構和調節閥兩部份組成。執行機構輸入是調節器送來的直流電流信號，來驅動執行機構，產生軸向推力，帶動調節閥動作，來改變介質流通面積，來滿足系統中各類參數調節的要求，同時執行機構發出一個閥的位置信號供伺服放大器比較，使調節閥始終保持在一個與輸入信號相對應的位置上，完成伺服調節任務。
該調節閥適用于125、200、300、600、1000MW機組中排污流量的調節。也適用于100MW以下的各類小型機組排污流量的調節。
主要技術參數
| 公稱通徑DN（mm） | 20 | 25 | 32 | 50 | 65 | 80 |
| 流量特性 | 近似線性 |
| 公稱壓力PN (MPa) | ≤10，10~50 |
| 連接型式 | 焊接 |
| 配用執行機構 | PZD型 |
| 行程L（mm） | 30.8 | 30.8 | 30.8 | 40 | 30.8 | 40 | 40 | 57.6 |
| 最大壓差△P（MPa） | ≤42 |
| 額定流量系數 Cv | 6 | 8 | 11 | 25 | 11 | 25 | 39 | 56 |
| 工作溫度 t（℃） | ≤510 |
| 使用介質 | 水 |
注：本產品也可配氣動執行機構、ZKDS型電動執行機構。
主要技術性能指標
| 項 目 | 技 術 性 能 指 標 |
| 基本誤差（%） | 不超過±1.5 |
| 回差（%） | ≤1 |
| 死區（%） | ≤3 |
| 泄漏量 | 達到GB/T4213標準Ⅴ級；泄漏等級不低于MSS-SP-61標準。 |
閥門主要材料
| 名 稱 | 材 料 |
| 閥體 | 20CrMo、12Cr1MOV |
| 閥芯 | 不銹鋼（密封面堆司太萊合金）、440C |
| 閥桿 | 17－4PH、25Cr2Mo1V |
| 閥座 | 不銹鋼（密封面堆司太萊合金）、440C |
外形尺寸
| 公稱通徑DN（mm） | 20 | 25 | 32 | 50 | 32 | 50 | 65 | 80 |
| H (mm) | 805 | 825 | 825 | 1080 | 825 | 1080 | 1080 | 1210 |
| H1 (mm) | 120 | 140 | 140 | 160 | 140 | 160 | 160 | 180 |
| L (mm) | 280 | 280 | 280 | 400 | 280 | 400 | 400 | 550 |
| D1 (mm) | 38 | 43 | 48 | 76 | 48 | 76 | 95 | 120 |
| D2 (mm) | 20 | 25 | 30 | 50 | 30 | 50 | 60 | 80 |
注：上述尺寸僅供參考？砂垂r要求設計。

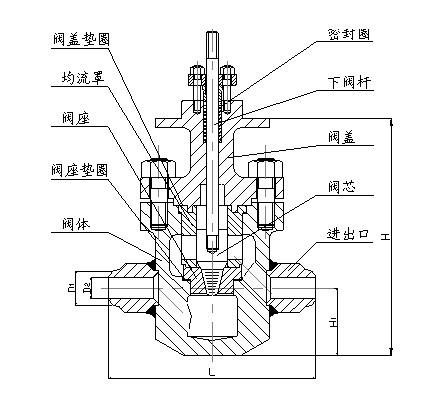

閥門結構圖
