產品概述
NBKVRFT968Y系列小流量控制閥是給水泵的重要保護設備之一，本廠生產的小流量控制閥可與125、200、300、600、1000MW機組鍋爐給水泵配套。當給水泵輸出流量小于規定的最小流量時，將造成給水泵內液體汽化，甚至會導致給水泵汽化后無法工作。小流量控制閥的功能就是當給水泵輸出流量減少到最小流量以后時，立即自動開啟，將給水泵輸出部份流量分流至除氧器，從而使給水泵在可靠條件下運行。有效保護了給水泵的安全運行。當給水泵流量增大至最小流量以上時，小流量閥自動關閉，系統進入正常工作狀態。
小流量控制閥實際上是一臺具有調節流量功能的節流閥，有兩種結構產品。
1、NBKVRFT968Y多級節流式：該型閥門采用多片帶孔圓盤疊合而成的節流環和上部的均流罩構成節流件，通過閥芯的升降來改變節流件的通流截面來增減給水流量。由于采用節流環后，改變了原來的一次降壓為多次降壓，從而減少了汽蝕和噪聲，提高了最小流量控制閥的使用壽命。由于該閥采用了壓力平衡結構，降低了閥門不平衡力，減少了執行機構的驅動力矩，節約能源。由于閥門采用方便的裝配結構，維修相當方便。
2、NBKVRFT968Y迷宮式：該型閥門采用多片迷宮片疊合而成的迷宮盤構成節流件，水流在迷宮中經曲折來回而節流降壓？刂屏髁恳彩峭ㄟ^閥芯上下移動來改變迷宮通流截面的大小來實現調節流量的目的。因此它更具有抗汽蝕，耐磨損，低噪音的特點，結構相當簡單，維修方便。
工作原理
NBKVRFT968Y系列給水泵小流量控制閥是由電動執行機構和小流量控制閥兩部份組成。閥門輸入是調節器送來的直流電信號，經伺服放大器放大后來驅動執行機構，產生軸向推力，帶動閥門動作，從而引起介質流量的變化，來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較，使閥門始終保持在一個與輸入信號相對應的位置上，完成伺服調節任務。該最小流量控制閥適用于125、200、300、600、1000MW機組給水泵小流量控制閥，也適用于100MW機組以下給水泵小流量的控制和調節。
主要技術參數
| 公稱通徑DN（mm） | 50 | 65 | 80 | 100 |
| 流量特性 | 近似線性 |
| 公稱壓力PN (MPa) | ≤50 |
| 連接型式 | 焊接 |
| 配用執行機構 | PZD型、ZKDS型 |
| 行程L（mm） | 多級式 | 40 | 57.6 |
| 迷宮式 | 57.6 | 88.2 |
| 工作溫度（℃） | ≤400 |
| 額定流量系數 Cv | 25 | 39 | 56 | 91 |
| 開或閉時間t (s) | ≤28 |
| 使用介質 | 水 |
| 使用壓差△P（MPa） | ≤32 |
注：可配氣動執行機構
閥門主要材料
| 名稱 | 材 料 |
| 閥體 | 20#、20CrMo |
| 閥芯 | 440C、2Cr13 堆焊司太萊合金 |
| 閥桿 | 17－4PH |
| 閥座 | 440C、2Cr13 堆焊司太萊合金 |
外形尺寸
| 產品型號 | FT968Y多級節流式 | FT968Y迷宮式 |
| 公稱通徑DN（mm） | 50 | 65 | 80 | 100 | 50 | 65 | 80 | 100 |
| H (mm) | 981 | 1170 | 1170 | 1360 | 981 | 1170 | 1170 | 1360 |
| H1 (mm) | 120 | 155 | 155 | 159 | 120 | 155 | 155 | 159 |
| H2 (mm) | 250 | 300 | 300 | 350 | 250 | 300 | 300 | 350 |
| L (mm) | 400 | 520 | 520 | 550 | 400 | 520 | 520 | 550 |
| D1 (mm) | 90 | 95 | 133 | 165 | 90 | 95 | 133 | 165 |
| D2 (mm) | 76 | 89 | 120 | 140 | 76 | 89 | 120 | 140 |
| D3 (mm) | 50 | 65 | 80 | 100 | 50 | 65 | 80 | 100 |
注：上述尺寸僅供參考？砂垂r要求設計。

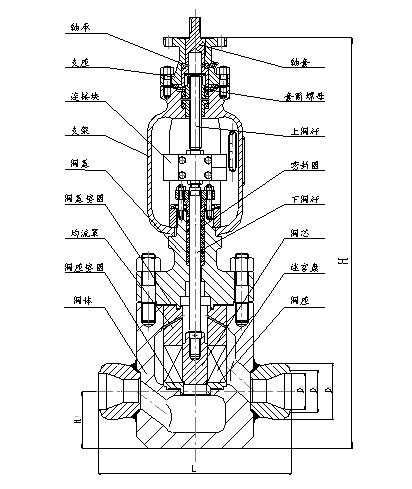

閥門結構圖
