產品概述
NBKVQ644/45F氣動三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
法蘭三通球閥用于分流或匯合流通，是具有二面或四面閥座的多通口球閥，任一通口可用作入口而無泄漏。
三通即可制成L型通口也可制成T型通口。
L型三通球閥（44）適用于介質流向的切換，能使相互垂直的兩個通道連通；
T型三通球閥（45）適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
結構特點及用途
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
技術參數
主要技術參數
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 允許壓差 (MPa) | ≤ 公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量Q | 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
| 基本誤差 | 帶定位器：小于全行程的±2% |
| 回差 | 帶定位器：小于全行程的2% |
閥體
| 閥體形式 | 三通鑄造球型閥 |
| 公稱通徑 | DN15～200mm |
| 公稱壓力 | 國標PN1.6、2.5、4.0、6.4 MPa； 美標ANSI 150、300LB ；日標JIS 10、20、30K |
| 法蘭標準 | JIS、ANSI、GB、JB、HG等 |
| 連接形式 | 法蘭式、螺紋式(適用于1/2"～2") |
| 閥蓋形式 | 整體式 |
| 壓蓋型式 | 壓板壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
閥內件
執行機構
| 執行器型號 | GT、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
閥門控制方式

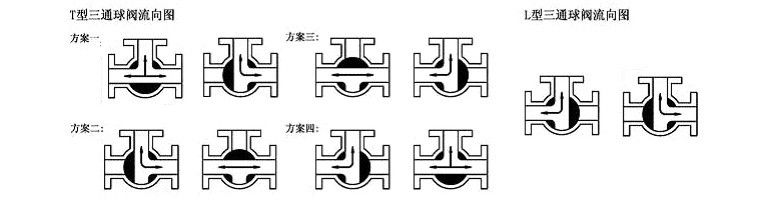

氣動三通球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
外形尺寸

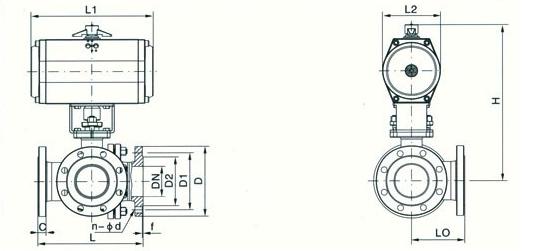

主要外形及連接法蘭尺寸 Q64(4、5)(F、N、P)-16
| 通徑 | 外形尺寸 | 連接法蘭尺寸 | 執行器型號 |
| mm | in | L | L0 | L1 | L2 | H | D | D1 | D2 | C | f | n-φd |
| 15 | 1/2 | 150 | 75 | 140/178 | 62/75 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | GTD52/GTE65 |
| 20 | 3/4 | 150 | 75 | 164/214 | 75/91 | 197/225 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | GTD65/GTE80 |
| 25 | 1 | 180 | 90 | 164/214 | 75/91 | 199/227 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | GTD65/GTE80 |
| 32 | 11/4 | 200 | 100 | 190/295 | 91/112 | 240/266 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | GTD80/GTE100 |
| 40 | 11/2 | 220 | 110 | 210/295 | 101/112 | 255/271 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | GTD90/GTE100 |
| 50 | 2 | 240 | 120 | 247/340 | 112/127 | 286/307 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | GTD100/GTE115 |
| 65 | 21/2 | 260 | 130 | 276/398 | 127/139 | 330/335 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | GTD115/GTE125 |
| 80 | 3 | 280 | 140 | 308/438 | 139/159 | 349/383 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | GTD125/GTE145 |
| 100 | 4 | 320 | 160 | 348/562 | 159/206 | 421/487 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | GTD145/GTE190 |
| 125 | 5 | 380 | 190 | 432/724 | 176/228 | 485/557 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | GTD160/GTE210 |
| 150 | 6 | 440 | 220 | 524/928 | 228/275 | 582/629 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | GTD210/GTE255 |
| 200 | 8 | 550 | 275 | 648/1033 | 275/324 | 702/750 | 340 | 295 | 266 | 24 | 3 | 12-φ22 | GTD255/GTE300 |
主要外形及連接法蘭尺寸 Q64(4、5)(F、N、P)-25
| 通徑 | 外形尺寸 | 連接法蘭尺寸 | 執行器型號 |
| mm | in | L | L0 | L1 | L2 | H | D | D1 | D2 | C | f | n-φd<, /, N, PA, S,> |
| 15 | 1/2 | 150 | 75 | 164/214 | 75/91 | 191/219 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | GTD65/GTE80 |
| 20 | 3/4 | 150 | 75 | 164/214 | 75/91 | 197/225 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | GTD65/GTE80 |
| 25 | 1 | 180 | 90 | 190/246 | 91/101 | 227/237 | 115 | 85 | 65 | 16 | 3 | 4-φ14 | GTD80/GTE90 |
| 32 | 11/4 | 200 | 100 | 210/295 | 101/112 | 256/266 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | GTD90/GTE100 |
| 40 | 11/2 | 220 | 110 | 247/340 | 112/127 | 271/292 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | GTD100/GTE115 |
| 50 | 2 | 240 | 120 | 276/398 | 127/139 | 307/312 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | GTD115/GTE125 |
| 65 | 21/2 | 260 | 130 | 308/438 | 139/159 | 335/370 | 185 | 145 | 118 | 22 | 3 | 4-φ18 | GTD125/GTE145 |
| 80 | 3 | 280 | 140 | 348/478 | 159/176 | 383/400 | 200 | 160 | 132 | 24 | 3 | 8-φ18 | GTD145/GTE160 |
| 100 | 4 | 320 | 160 | 378/724 | 176/228 | 438/510 | 235 | 190 | 156 | 24 | 3 | 8-φ22 | GTD160/GTE210 |
| 125 | 5 | 380 | 190 | 524/928 | 228/275 | 557/604 | 270 | 220 | 184 | 26 | 3 | 8-φ26 | GTD210/GTE255 |
| 150 | 6 | 440 | 220 | 648/1033 | 275/324 | 629/677 | 300 | 250 | 211 | 28 | 3 | 8-φ26 | GTD255/GTE300 |
| 200 | 8 | 550 | 275 | 715/1129 | 324/380 | 750/808 | 360 | 310 | 274 | 30 | 3 | 12-φ26 | GTD300/GTE350 |
※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
※注：L1數據×××/× ××分別是氣動執行器雙作用式，單作用式(彈簧復位)。
※注：根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同．相關尺寸隨之變化。
