產品概述

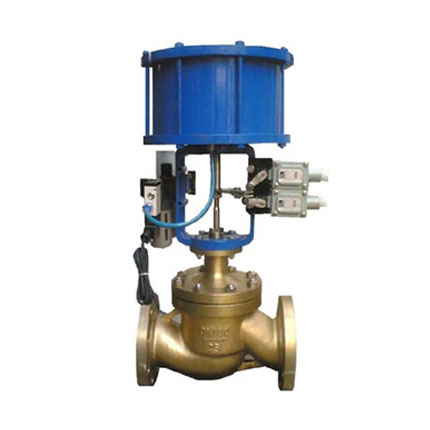

NBKZSPC氣動快速切斷閥由氣動活塞式執行機構和低流阻、雙重密封結構的切斷機構組成，執行機構動作速度快、推力大、具有彈簧復位功能、帶手操作機構；閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。
切斷閥閥芯密封面材料可分為硬密封和軟密封；按閥芯結構形式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、開關快速等特點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空和緊急切斷的工況。本產品性能優良、規格齊全、體積小、重量輕等優點，廣泛應用于化工、石油、冶金、輕紡等工業生產過程的自動化控制系統中。
主要零件材料
| 材料代號 | C（WCB） | P（304） | R（316） |
主要
零件 | 閥體、閥蓋 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 | 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 | 1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊 |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、 |
| 墊片 | 增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 |
| O型密封圈 | 耐油橡膠 |
| 彈簧 | 60Si2Mn |
| 推桿 | 2Cr13 |
| 手輪 | HT200 |
| 適用工況 | 適用介質 | 水蒸汽油品類氣液體 | 硝酸堿類腐蝕性氣液體 | 醋酸類等腐蝕性氣液體 |
| 適用溫度 | 硬密封：-30～+450℃ 軟密封：-30～+180℃ |
主要技術參數
| 公稱通徑 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| 閥座直徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
| 公稱壓力 MPa | 1.6 ； 4.0 ； 6.4 |
| 行 程 mm | 10 | 16 | 25 | 30 | 40 | 60 |
| 流量特性 | 快 開 |
| 執行器型號 | ZSPA/B-1、ZSNA/B-1 | ZSPA/B-2、ZSNA/B-2 | ZSPA/B-3、ZSNA/B-3 |
| 作用形式 | 單作用型/雙作用型 |
| 氣源壓力MPa | 0.4-0.7 |
| 泄漏量 | 軟密封:O泄漏；硬密封：10-5×閥的額定容量 |
| 切斷時間S | 0.5 | 1 | 1.5 | 2 | 3 | 4 |
配用附件：電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構
外形尺寸
| DN(mm) | H(mm) | Hg(mm) | ФA(mm) | ФD(mm) | L(mm) |
| PN1.6 | PN6.4 | PN1.6 | PN6.4 |
| 25 | 410 | 580 | 196 | 115 | 135 | 184 | 210 |
| 40 | 514 | 684 | 266 | 150 | 165 | 222 | 251 |
| 50 | 520 | 690 | 266 | 165 | 175 | 254 | 286 |
| 65 | 694 | 904 | 348 | 185 | 200 | 276 | 311 |
| 80 | 696 | 906 | 348 | 200 | 210 | 298 | 337 |
| 100 | 709 | 919 | 348 | 220 | 250 | 352 | 394 |
| 150 | 1186 | 1146 | 486 | 285 | 340 | 451 | 508 |
| 200 | 1208 | 1468 | 486 | 340 | 405 | 600 | 650 |
